Partes de una farola: nombres, características técnicas y qué piezas fallan primero

¿De qué partes se compone una farola?

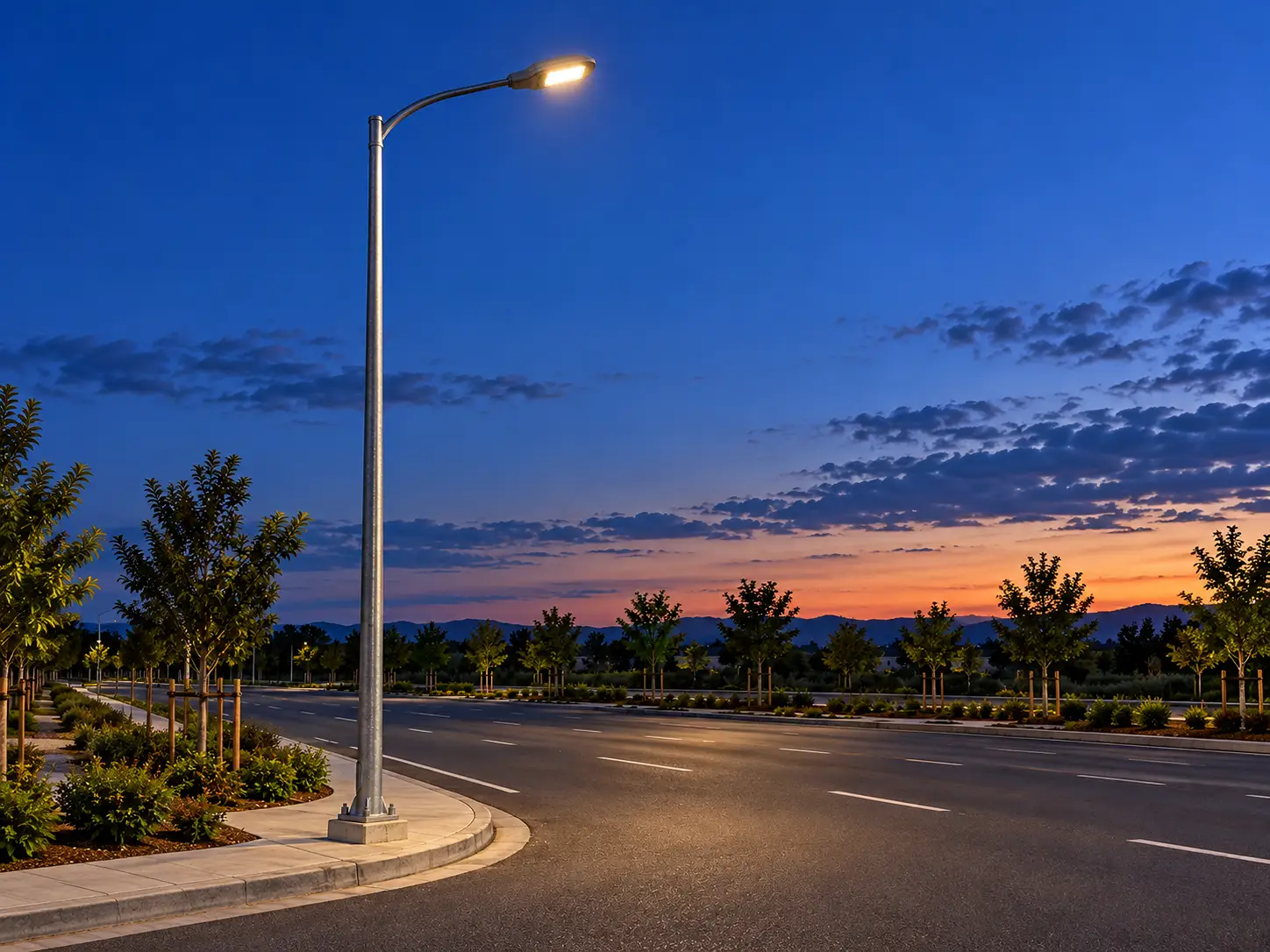

Una farola con cabezal tipo «cobra» situada sobre un cruce parece un único objeto, pero está compuesta por cuatro sistemas que son adquiridos, instalados y reparados por personas diferentes. El cabezal de la luminaria alberga la fuente de luz, la óptica y el controlador. Un conjunto de componentes eléctricos y de control determina cuándo se enciende. El poste y sus accesorios de fijación sostienen todo lo que se encuentra por encima de la línea de visión. Por debajo del nivel del suelo, unos cimientos y sus elementos de anclaje mantienen todo el conjunto en pie incluso durante una tormenta. Saber qué pieza pertenece a cada sistema permite al equipo de mantenimiento pedir el recambio adecuado. También permite al comprador comparar dos presupuestos que, sobre el papel, parecen similares.

La gente utiliza estos términos de forma imprecisa. «Farola», «lámpara de calle», «poste de luz», «torno de luz» y «poste de farola» describen todos la misma fuente de luz elevada situada al borde de una carretera. Una aclaración antes de entrar en detalles. Se trata de un desglose de los componentes de una farola, no de un catálogo de recambios ni de semáforos, que son un sector distinto.

Los cuatro sistemas se desglosan de la siguiente manera:

• Cabezal de la luminaria: fuente LED, lente, controlador, carcasa, juntas, cristal, elementos de fijación
• Componentes eléctricos y de control: fotocélula, toma de corriente con bloqueo, tapón de cortocircuito, cableado
• Poste y accesorios de montaje: cuerpo del poste, orificio de acceso, placa base, espiga o brazo, elementos de fijación de anclaje en la parte superior
• Cimientos y elementos subterráneos: base de hormigón, pernos de anclaje, conductos, barras de refuerzo

El resto de este artículo repasa cada sistema en ese orden, desde la parte que ve la mayoría de la gente hasta la que nadie ve. A lo largo del texto, se indican los rangos de especificaciones que marcan la diferencia entre una pieza que dura y otra que falla. Dos farolas de la misma potencia suelen diferir precisamente en estos detalles.

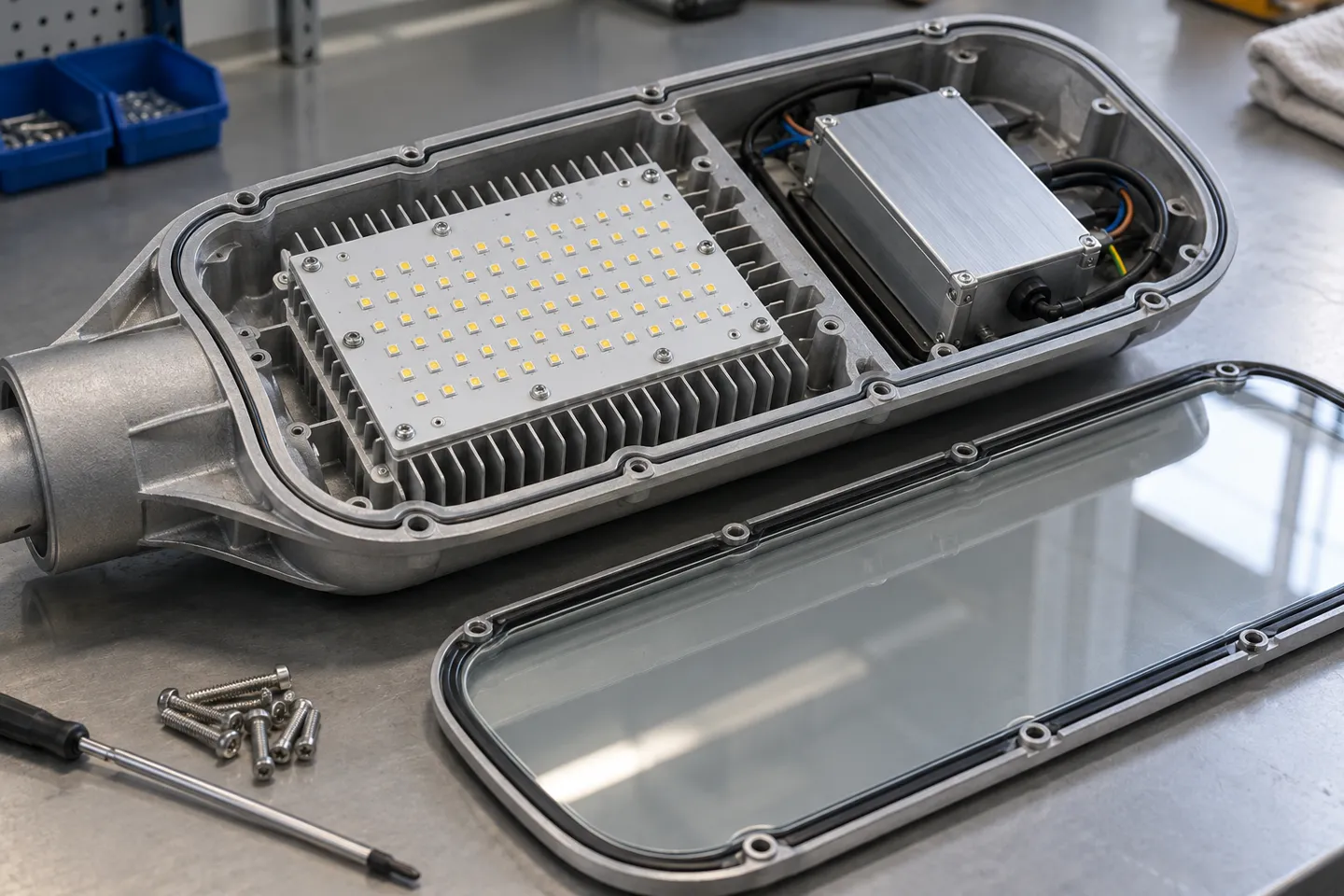

El interior de la luminaria: piezas y especificaciones del cabezal de la farola

La cabeza es donde reside la mayor parte de la ingeniería y donde se concentran la mayoría de las fichas técnicas. Hay cuatro grupos de componentes que determinan si una cabeza funcionará durante una década o empezará a dar fallos de tensión ya en el tercer año.

Fuente LED y óptica

Los nuevos cabezales han sustituido el sistema de bombilla y balasto de las luminarias de sodio de alta presión por una placa LED situada detrás de una lente, de modo que ahora la fuente de luz y la óptica se diseñan conjuntamente. El material de la lente es más importante de lo que la mayoría de los compradores cree. Las lentes de policarbonato soportan temperaturas continuas de hasta unos 110 °C y resisten mejor los rayos UV. Las lentes acrílicas transmiten ligeramente más luz, pero deben mantenerse por debajo de unos 80 °C (Luz de luna, s. f.). Los proyectos en climas cálidos que omiten esta comprobación acaban teniendo lentes amarillentas y opacas al cabo de unos pocos veranos. Los fabricantes también ofrecen diferentes ángulos ópticos para distintos anchos de carretera, y un catálogo en el que figuran varias opciones de ángulo indica que se trata de un proveedor que configura su propia gama de lentes.

Controlador LED: el límite real de la vida útil

El controlador convierte la corriente de la red eléctrica en la corriente constante que necesitan los LED, y casi siempre es el primer componente importante del interior del cabezal que deja de funcionar. Los chips LED tienen una vida útil de decenas de miles de horas. Los componentes electrolíticos del controlador envejecen más rápido, por lo que los fabricantes de carcasas describen el controlador como la pieza que determina la vida útil real de la luminaria (Luz de luna, s. f.). La calidad de la marca es el factor decisivo en este caso: el mismo grupo de proveedores señala a Mean Well, Philips y Osram como las marcas de controladores que resisten las fluctuaciones de tensión y el calor en el extranjero. A modo de referencia: una serie actual de farolas de 50-240 W en el mercado de exportación indica en una ficha técnica una entrada de CA de 100-240 V, una eficacia de 220 lm/W, una temperatura de color (CCT) de 2700-6500 K, una vida útil de 50 000 horas y una protección IP65/66. En la misma página se indica una garantía de 5 años y la posibilidad de cambiar el controlador por uno de marcas de mayor calidad como opción con coste adicional. Cuando en un presupuesto no se especifica en absoluto el controlador, ese es el punto concreto sobre el que hay que preguntar.

Carcasas, juntas y la silenciosa labor de impedir la entrada de agua

El aluminio fundido a presión cumple tres funciones a la vez. Disipa el calor de la placa LED a través de las aletas, mantiene alineados los componentes ópticos y proporciona a las juntas una brida rígida contra la que comprimirse. Es la junta en sí misma la que realmente garantiza el grado de protección IP, no el aluminio. Una junta de silicona moldeada en una ranura limpia de la pieza fundida a presión sella durante años; la misma carcasa con una junta de espuma barata empieza a gotear en el primer ciclo térmico. Algunas fichas técnicas más completas también incluyen una válvula de ventilación para equilibrar la presión. Se trata de una pequeña pieza que iguala la presión a medida que la cabeza se calienta y se enfría, de modo que el aire atrapado nunca fuerce la apertura de la junta. Nada de esto se aprecia en una foto del producto, y precisamente por eso debe figurar en una lista de comprobación.

Vidrio y elementos de fijación

El cristal plano que cubre la lente suele ser de cristal templado de entre 4 y 6 mm, dimensionado para superar las pruebas de impacto IK08 a IK10 con una transmitancia de la luz superior a 90% (Luz de luna, s. f.). Los elementos de fijación son el último detalle y uno muy revelador. Los tornillos exteriores de acero inoxidable SUS304 resisten la corrosión en la parte expuesta a la intemperie. Los tornillos interiores son de acero sin tratar, ya que se encuentran en una cavidad seca. Una estructura cuyos tornillos externos se hayan oxidado al cabo de dos años se ha fabricado pensando únicamente en el precio, y lo mismo suele ocurrir con sus juntas.

Si se analiza en su conjunto, la matriz revela algo que la ficha técnica nunca menciona: tres de las cuatro causas de avería son problemas de estanqueidad y corrosión, no problemas relacionados con la luz. Por eso, el siguiente sistema —las piezas que encienden y apagan la luz— provoca más llamadas al servicio técnico que el propio LED.

Componentes eléctricos y de control: fotocélula, toma de corriente y tapón de cortocircuito

Entre el cabezal y el cableado del poste se encuentran las piezas que determinan cuándo se enciende la luz. Son pequeñas, baratas en comparación con la luminaria y responsables de una proporción desproporcionada de las quejas por falta de iluminación. El funcionamiento de la lógica de conmutación hora a hora es un tema aparte; a continuación se describen las propias piezas y cuánto cuestan cuando fallan.

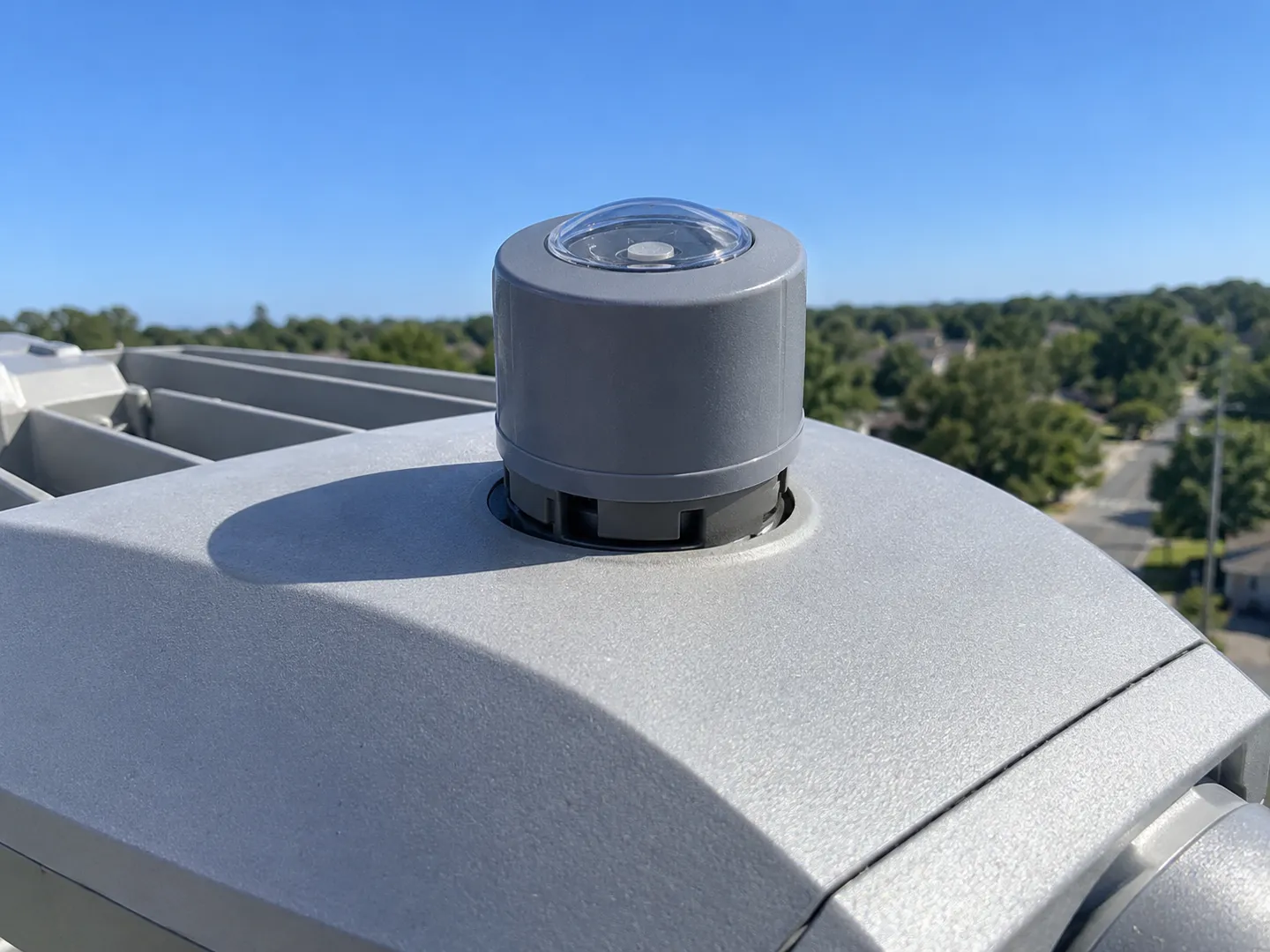

La fotocélula y el receptáculo de bloqueo

Una fotocélula es un sensor de luz que cierra el circuito al anochecer y lo abre al amanecer. En las luminarias viales, se enchufa a un receptáculo situado en la parte superior de la luminaria, en lugar de conectarse directamente mediante cableado. Dicho receptáculo está normalizado: la norma ANSI C136.10 define el dispositivo fotocontrolador de tipo enclavable y su receptáculo correspondiente, el formato de tres clavijas con cierre por giro que se utiliza en las contrataciones públicas municipales de EE. UU. (MAPC, 2017). La clave está en la estandarización. Una ciudad puede adquirir fotocélulas de cualquier proveedor que cumpla con la normativa e instalarlas en cualquier luminaria que también cumpla con la normativa, lo que convierte al sensor en un consumible en lugar de en una pieza patentada. Los compradores que redacten las especificaciones deberían solicitar el receptáculo por su número de norma, y no mediante la expresión «preparado para fotocélulas», ya que esta última puede significar cualquier cosa.

Puentes en los condensadores y el cambio de 7 pines

Cuando una línea funciona con un temporizador o un sistema de gestión central en lugar de con un sensor, la toma de corriente se equipa con un tapón de cortocircuito. Se trata de un tapón sellado que puentea los contactos para que la corriente fluya directamente a través de ellos. Parece un tapón sin importancia y suele pasarse por alto. La sorpresa llega cuando una luminaria conectada a una fotocélula permanece apagada al mediodía o encendida todo el día. La propia norma sobre tomas de corriente se está ampliando. La norma ANSI C136.41 añadió clavijas adicionales para la regulación de la intensidad luminosa, y documentos municipales recientes indican que se está convirtiendo en la configuración por defecto. Un municipio de la zona de Chicago establece como estándar la toma de corriente de 3 hilos, aunque también está disponible la versión de 7 hilos (Pueblo de Downers Grove, 2025). Un condado de Hawái diseñó toda su conversión en torno a la toma de corriente de 7 clavijas (Departamento de Obras Públicas del condado de Maui, 2022). La tendencia en las nuevas especificaciones es clara: las tomas de corriente se adquieren preparadas para la regulación de intensidad, incluso cuando la primera generación de cabezales no es regulable. Hay que tener en cuenta que una toma de corriente de 7 pines no hace que una luminaria sea regulable; los pines adicionales son conductores vacíos hasta que se conecta un controlador regulable detrás de ellos.

Cuánto cuesta realmente una reparación

El diagnóstico de una luminaria que no funciona debe realizarse siguiendo un orden fijo: comprueba primero la fotocélula, luego el controlador y, por último, la fuente LED. Un electricista del foro r/Lighting lo explica tal y como lo hacen los equipos de trabajo: comprueba la fotocélula de la parte superior antes de decidir cambiar toda la luminaria (r/Iluminación, 2026). Los aspectos económicos que subyacen a ese consejo son desequilibrados. Las fotocélulas se estropean periódicamente, tal y como refleja el hilo de un propietario sobre un sensor que funciona desde el atardecer hasta el amanecer (r/fixit, 2022). La pieza en sí es barata: un usuario de un foro de jardinería la describe como una pieza de diez dólares y una reparación sencilla (r/paisajismo, 2023). Lo que sale caro es la mano de obra. En la misma plataforma, el propietario de una vivienda preguntó si un presupuesto de $461 para sustituir una fotocélula era razonable (r/AskElectricians, 2024).

La diferencia entre esas dos cifras es la razón de peso por la que conviene conocer bien las piezas: una fotocélula de diez dólares frente a una visita técnica por un $461 para la misma reparación.

La sustitución completa del luminario tiene sentido cuando el cabezal es una tecnología obsoleta que se va a renovar, que es precisamente lo que describen los documentos de renovación del condado mencionados anteriormente. Cuando el cabezal es una unidad LED actual, la sustitución suele ser la solución equivocada ante un problema con el sensor. Es más sensato contratar los servicios en función de la pieza en cuestión. En una solicitud de propuestas (RFP) de operaciones y mantenimiento de 2026, la sustitución de la fotocélula se cotiza como una partida independiente (Autoridad de Alumbrado Público, 2026), y el precio de ese contrato se basa en la realidad y no en el pesimismo.

Postes y accesorios de montaje: ejes, espigas y pernos de anclaje

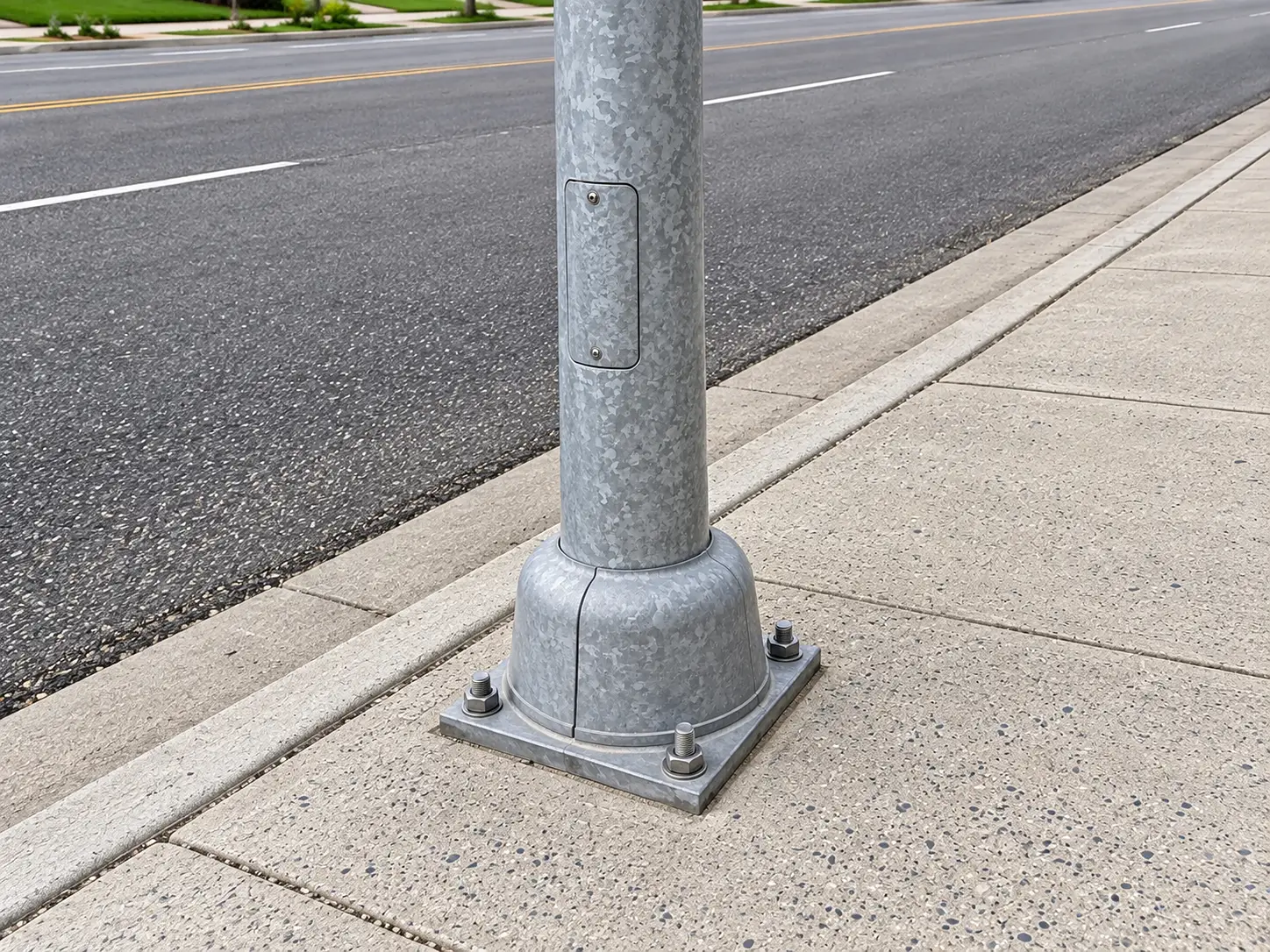

Por encima del cableado y por debajo de la cabeza, el sistema del poste consiste en un conjunto de interfaces mecanizadas, y es precisamente en estas interfaces donde se producen los errores de pedido. El poste cuenta con una boca de acceso cerca de su base, una abertura cubierta que permite al electricista acceder para realizar empalmes y realizar el mantenimiento del cableado interno. El cableado que alimenta la cabeza discurre por el interior del poste, no por el aire. En la parte inferior, una placa base plana se atornilla a los cimientos, y una cubierta de base oculta los tornillos y la placa de las inclemencias del tiempo y de los transeúntes.

La parte superior del poste es una decisión relacionada con la interfaz. La mayoría de los brazos y accesorios viales se fijan a una espiga, un cilindro corto soldado a la parte superior del poste. El diámetro más habitual de la espiga es de 2-3/8 pulgadas, aunque existen versiones de 3 y 4 pulgadas especificadas para cargas de accesorios más pesadas (LightMart, 2021). Los soportes tipo «Bullhorn» distribuyen dos o más luminarias por toda una zona de aparcamiento. Los soportes radiales se utilizan en cruces, y los soportes laterales permiten montar las luminarias contra la pared de un edificio. Los adaptadores de espiga permiten convertir los diámetros cuando una luminaria de un catálogo se acopla a un poste de otro. Hay dos opciones que resultan especialmente útiles en determinados emplazamientos. Un amortiguador de vibraciones es adecuado para postes expuestos a vientos constantes o que soportan cámaras. Se utiliza una tapa de poste siempre que la luminaria se monte en el lateral en lugar de en la parte superior, dejando la espiga sin utilizar.

En lo que respecta a los cimientos, los pernos de anclaje se dimensionan en función del poste, no se eligen de un estante. Las medidas habituales son de 3/4 de pulgada por 17 pulgadas, con un gancho en J de 3 pulgadas para postes de hasta 20 pies. Los pernos más largos se utilizan para postes más altos, y los modelos de 30 a 40 pies requieren pernos de 1 pulgada por 36 pulgadas (LightMart, 2021).

La recomendación de compra que evita más problemas es también la más sencilla: comprueba que la interfaz de montaje del accesorio se ajuste a la espiga del poste antes de que se envíe cualquiera de los dos. Si una espiga de 2-3/8 pulgadas no encaja con un accesorio diseñado para un patrón diferente, habrá que utilizar adaptadores, devolver la mercancía y tener a un equipo de trabajo parado. Por eso los importadores comprueban la línea de la espiga en la ficha técnica antes incluso de fijarse en el precio.

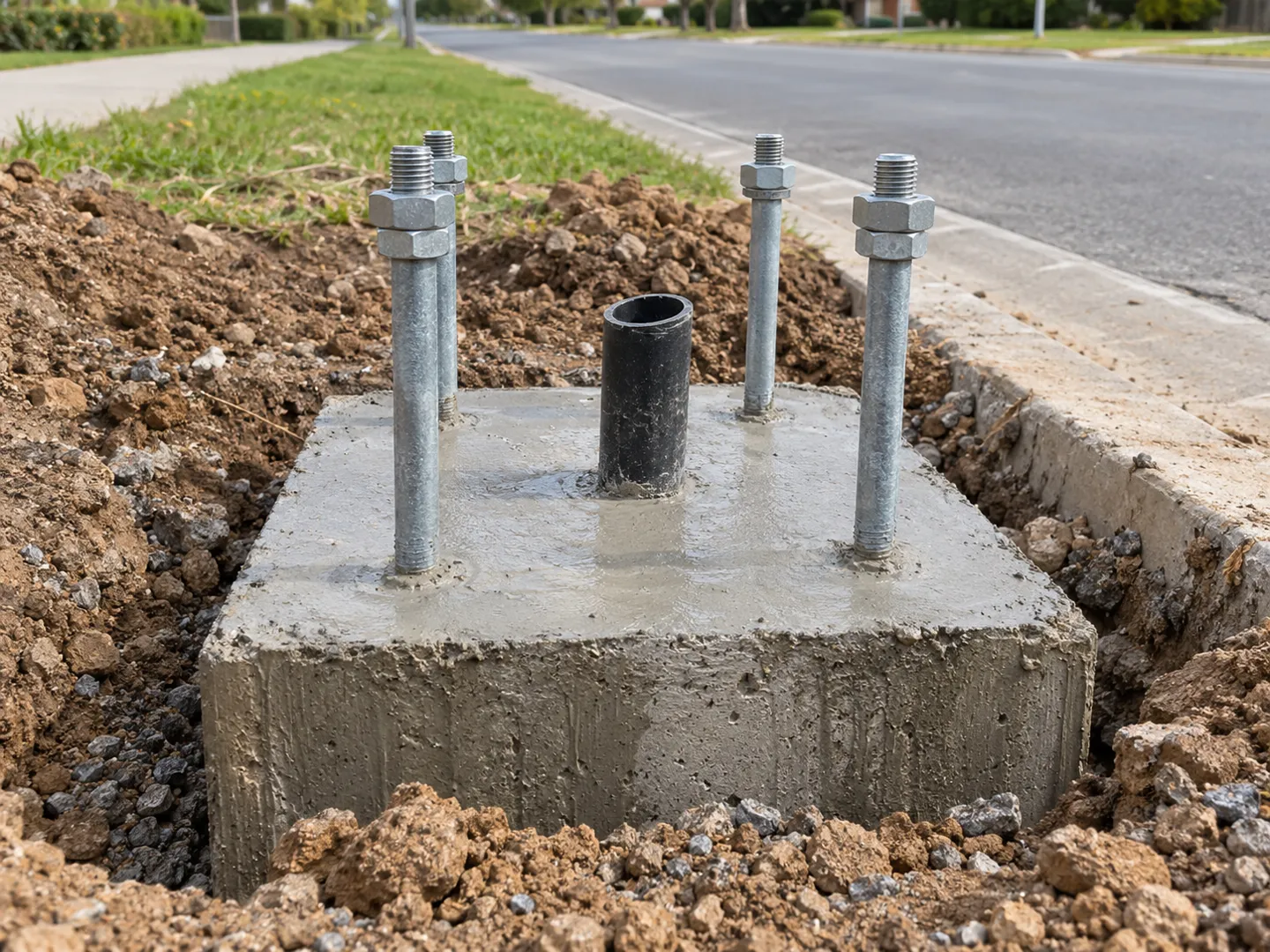

Cimientos y elementos subterráneos

Por debajo del nivel del suelo, los componentes son de hormigón, acero y conductos, y se instalan una sola vez. Los cimientos de hormigón soportan la carga de vuelco de todo el conjunto. Su profundidad viene determinada por la capacidad de carga del suelo, la exposición al viento y la altura del poste, y no por una cuestión de costumbre. Por eso, los propios proveedores de postes delegan el diseño en un ingeniero especializado en cimentaciones y en la normativa local (LightMart, 2021).

El kit de anclaje para ese vertido cuenta con un conjunto fijo de elementos. Los pernos de anclaje se colocan con una plantilla de perforación de papel que se incluye con el poste, dejando cuatro orificios para pernos más un orificio central para el conducto. Las barras de refuerzo unen el hormigón, y un encofrado cilíndrico Sonotube mantiene la forma del vertido. El conducto es más importante de lo que parece. Es la canalización que lleva el cableado de alimentación a través de los cimientos hasta el orificio de acceso del poste. Un cimiento vertido sin él implica tener que perforar el núcleo más adelante.

Una variante prescinde de la mayor parte de este kit. Los postes para enterrar directamente se hunden directamente en un agujero al menos 6 pulgadas más ancho que el diámetro del poste, sin placa de base, sin pernos de anclaje y sin hormigonado (LightMart, 2021). Es adecuado para postes cortos en ubicaciones protegidas. No resulta una estrategia válida en ningún lugar donde la altura o la carga del viento hagan que el vuelco sea el caso dominante. Indique ese límite por escrito antes de que en una reunión de ingeniería de valor se apruebe el enterramiento directo.

La responsabilidad se divide siguiendo la misma línea que las distintas partes. Los cimientos, las barras de refuerzo y los conductos son responsabilidad del contratista de obra civil. El poste y la luminaria son responsabilidad del proveedor. El punto de traspaso es la placa base, donde la proyección y la orientación de los pernos de anclaje deben coincidir con la plantilla de taladrado del poste. Los proyectos que incluyen esa comprobación de coincidencia en el contrato dedican la semana de puesta en servicio a encender las luces en lugar de a pulir el hormigón.

En qué se diferencian los componentes de las farolas solares

Si eliminamos la red eléctrica, la lista de componentes se reorganiza por sí sola. Una farola solar conserva la fuente LED, la óptica, la carcasa, las juntas y los herrajes del poste. Los componentes que desempeñaban la función de la red eléctrica se reimplementan en torno a tres nuevos elementos: un panel fotovoltaico, una batería recargable y un regulador de carga que gestiona ambos. Entre las piezas sustituidas se incluyen la entrada de alimentación, la conversión de red del controlador y la función de la fotocélula en la programación. Los diseños integrados incorporan estos tres elementos en la propia luminaria, que es el formato con el que ahora destacan la mayoría de los catálogos de exportación.

El perfil de fallos varía según las piezas. En un soporte de rejilla, el controlador es la pieza que se desgasta. En un soporte solar, es la batería: su número de ciclos se agota años antes de que lo haga el LED, y todos los componentes posteriores dependen de su vida útil. Los hilos de los foros recogen el modo de fallo desde el punto de vista del comprador: un propietario cuya conversión a energía solar dejó el cableado del poste sin corriente y la lámpara poco fiable (r/Mantenimiento del hogar, 2024). Lo que marca la diferencia entre una carretera solar que funciona y otra que resulta decepcionante es la autonomía. La batería debe proporcionar luz durante la racha más larga de noches nubladas del año. Ese dimensionamiento se calcula a partir de los datos locales de insolación, no es un valor predeterminado del catálogo. Pide al proveedor que te muestre ese cálculo, con las cifras de luz diurna del emplazamiento y el dimensionamiento resultante de los paneles y la batería. Es la única pregunta que la ficha técnica no puede responder por sí sola.

Qué significa la lista de piezas para los compradores

Todo lo anterior se reduce a una única consideración a la hora de comprar: las piezas se desgastan a ritmos diferentes, por lo que hay que evaluarlas por separado. El controlador se estropea antes que el LED, y la fotocélula, antes que ambos. Una negociación del precio por unidad ignora esas diferencias. El precio por unidad por sí solo no permite distinguir entre una luminaria con una vida útil de cinco años y otra de dos años que tenga la misma carcasa. Los compradores que salen ganando en cuanto al coste del ciclo de vida son aquellos cuya lista de verificación de aceptación se centra en las piezas de vida útil más corta.

Una lista de aceptación a nivel de piezas que se mantiene tras una reunión con un proveedor tiene este aspecto:

El apartado de la garantía merece una lectura aparte, ya que los productos con garantía ampliada no son simplemente los mismos productos con una promesa de duración más larga. Los proveedores que diseñan productos para garantías de 5 años gestionan esas unidades como líneas de producción físicamente independientes. En las líneas de garantía ampliada, sustituyen los elementos de fijación por otros de acero inoxidable, clasifican el contenido de cobre de las placas de circuito impreso según el nivel de garantía e instalan controladores de marca. El documento de garantía y la lista de materiales son la misma declaración escrita dos veces, y un comprador que solo lea uno de ellos está negociando a ciegas.

En WOSEN, publicamos el serie de farolas solares y la línea conectada a la red, parte por parte. Las series solares cuentan con una garantía de 5 años, tal y como se indica en las páginas de cada serie. Los controladores pueden especificarse según los niveles de Meanwell, Inventronics o Philips cuando el nivel de garantía así lo exija, y las consultas procedentes del extranjero cuentan con un compromiso de respuesta en un plazo de 12 horas. Envía la lista de verificación anterior junto con tu solicitud de presupuesto y te proporcionaremos un desglose por componentes de cada línea, ya que ese es el tipo de presupuesto que nos gustaría recibir.

Referencias

1. MAPC. «Programa de alumbrado público y exterior con LED». 2017. https://www.mapc.org/wp-content/uploads/2017/10/LED_Streetlights-DLTA_Report.pdf
2. Departamento de Obras Públicas del condado de Maui. «Proyecto de conversión del alumbrado público del condado de Maui». 2022. https://files.hawaii.gov/dbedt/erp/Doc_Library/2022-07-23-MA-DEA-Maui-County-Streetlight-Conversion-Project.pdf
3. Municipio de Downers Grove. «Moción 2025-10713: Contrato de sustitución del alumbrado público». 2025. https://agendadocs.downers.us/public/docs/agendas/2025/03_04_2025/MOT_2025-10713.pdf
4. Autoridad de Alumbrado Público. «Solicitud de propuestas para la explotación y el mantenimiento del alumbrado público y servicios relacionados en 2026». 2026. https://www.publiclightingauthority.org/wp-content/uploads/2026/08/RFP-PDF-2026-1.pdf
5. r/Lighting. «¿Cómo se cambia la bombilla de esta farola?». Reddit, 2026. https://www.reddit.com/r/Lighting/comments/1x2jhr5/how_do_i_change_a_light_bulb_on_this_street_light/
6. r/fixit. «Sensor de atardecer/amanecer de una farola: ¿cómo se cambia?». Reddit, 2022. https://www.reddit.com/r/fixit/comments/w5i1k1/street_lamp_duskdawn_sensor_how_to_replace/
7. r/landscaping. «¿Alguien sabe cómo encender y apagar estas luces?». Reddit, 2023. https://www.reddit.com/r/landscaping/comments/16b50iq/does_anyone_here_know_how_to_turn_these_lights_on/
8. r/AskElectricians. «¿Cuál es un precio razonable para sustituir una fotocélula?». Reddit, 2024. https://www.reddit.com/r/AskElectricians/comments/197copp/reasonable_price_for_photocell_replacement/
9. r/HomeMaintenance. «El anterior propietario sustituyó la farola por una de energía solar». Reddit, 2024. https://www.reddit.com/r/HomeMaintenance/comments/1c9ryoi/previous_owner_replaced_street_lamp_with_a_solar/
