Instalación de luminarias LED de gran altura: altura, separación, cableado y cuánto cuesta realmente

Qué es una lámpara de gran altura y dónde se empieza a utilizar

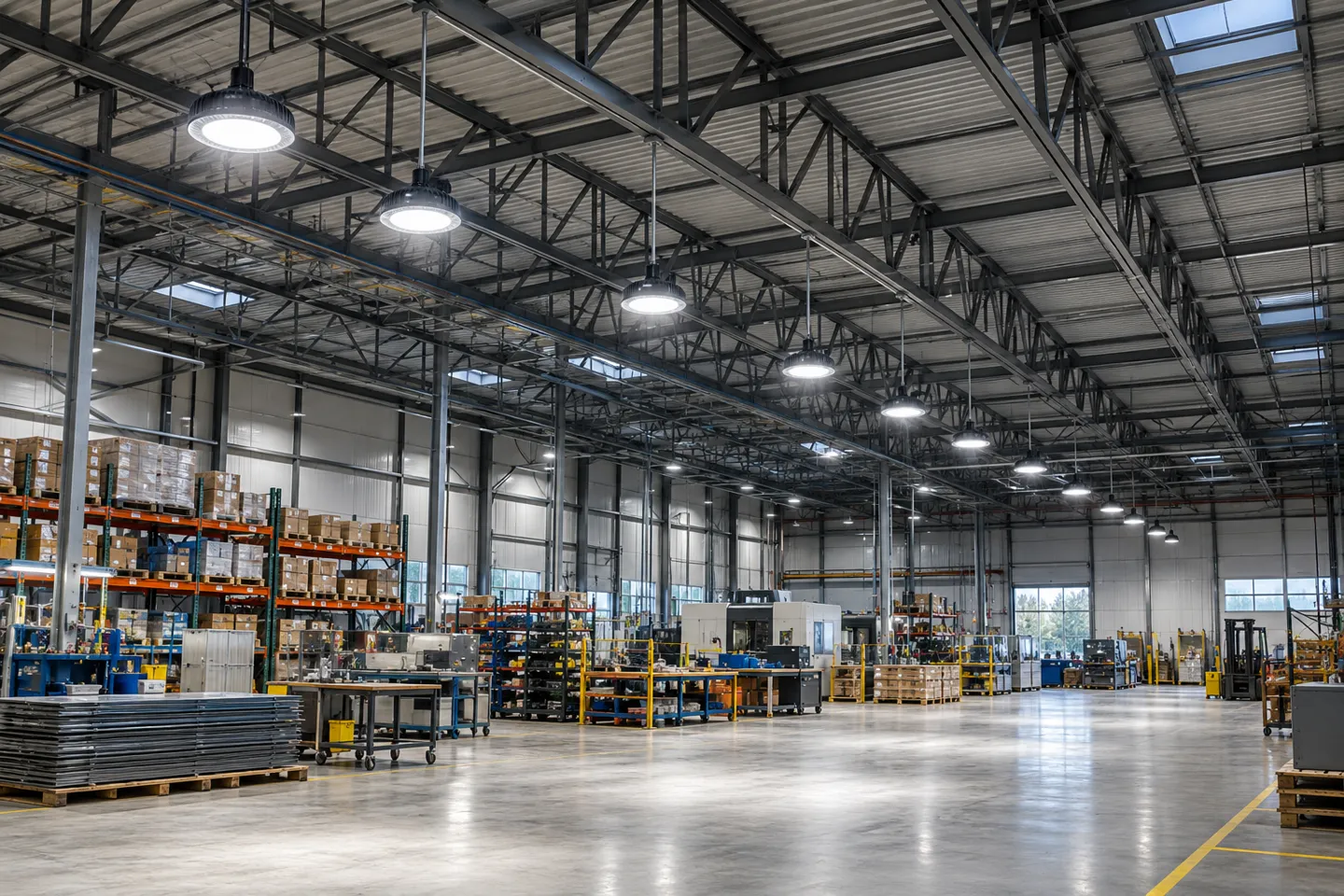

Una lámpara de gran altura se define por la distancia a la que cuelga, no por su aspecto. Esta categoría abarca cualquier luminaria LED destinada a iluminar una superficie de trabajo desde una altura aproximada de 20 pies. La cifra que importa es la altura de montaje: la distancia desde el suelo hasta la parte inferior de la luminaria, no desde el suelo hasta la cubierta del techo (Jarvis Lighting, 2025). Un edificio con una cubierta de 30 pies, pero en el que las luminarias cuelgan de correas de 24 pies, se considera una instalación de 24 pies. Todas las decisiones posteriores, desde el flujo luminoso hasta el ángulo de haz y la separación entre luminarias, se derivan de esa medida.

La línea divisoria convencional entre las luminarias de gran altura y las de baja altura se sitúa en los 20 pies. Las de gran altura tienen ángulos de haz más estrechos, normalmente de 60 a 90 grados, y una potencia mayor, de aproximadamente 15 000 a 60 000 lúmenes, por lo que la luz sigue siendo lo suficientemente intensa como para trabajar bajo ella. Las luminarias de techo bajo difunden haces más amplios con una potencia menor para el rango de 12 a 20 pies. Entre unos 15 y 25 pies se encuentra una zona gris en la que pueden funcionar ambos tipos de luminarias, y los factores decisivos son la disposición de las estanterías, el brillo deseado y la tolerancia al deslumbramiento, más que la medida del techo (Jarvis Lighting, 2025).

Si tu techo se encuentra por debajo de esa zona gris, la respuesta sincera es que una lámpara de gran potencia para techos altos suele ser la opción menos adecuada. Colgar una lámpara de haz estrecho de 30 000 lúmenes a 11 pies sobre el suelo de un garaje te proporcionará un punto de luz intensa justo debajo de ella y deslumbramiento en el resto del espacio. Esa es la queja más habitual en pequeños almacenes y talleres domésticos donde se optó por lámparas de gran potencia para techos altos porque resultaban baratas por lumen (Jarvis Lighting, 2025). En el rango de 10 a 14 pies, una lámpara de techo alto solo resulta adecuada en su potencia más baja, con una óptica amplia de 120 grados o un difusor, e incluso así, una lámpara de techo bajo diseñada específicamente para este fin suele ofrecer mayor comodidad.

A partir de aquí, los requisitos aumentan a medida que crece la altura de suspensión. Al propietario de una tienda situada a 16 pies le preocupan otras cosas que al responsable de instalaciones situado a 30 pies, y al electricista que presenta la oferta le preocupan unas cifras que ninguno de los dos tiene en cuenta. La altura es el eje, y el siguiente paso es lo que sujeta la luz al edificio.

Formas de las luminarias y métodos de montaje: lo que tu edificio puede soportar realmente

La segunda decisión es de carácter técnico, y es ahí donde las instalaciones pueden salir mal antes incluso de conectar un solo cable. Hay dos cuestiones que la determinan: qué forma de luminaria se adapta al espacio y qué método de fijación se adapta a la estructura. Equivocarse en cualquiera de ellas supone tener que volver a hacer el pedido o, peor aún, que la luminaria se suelte.

Tres formas de luminarias y para qué sirve cada una

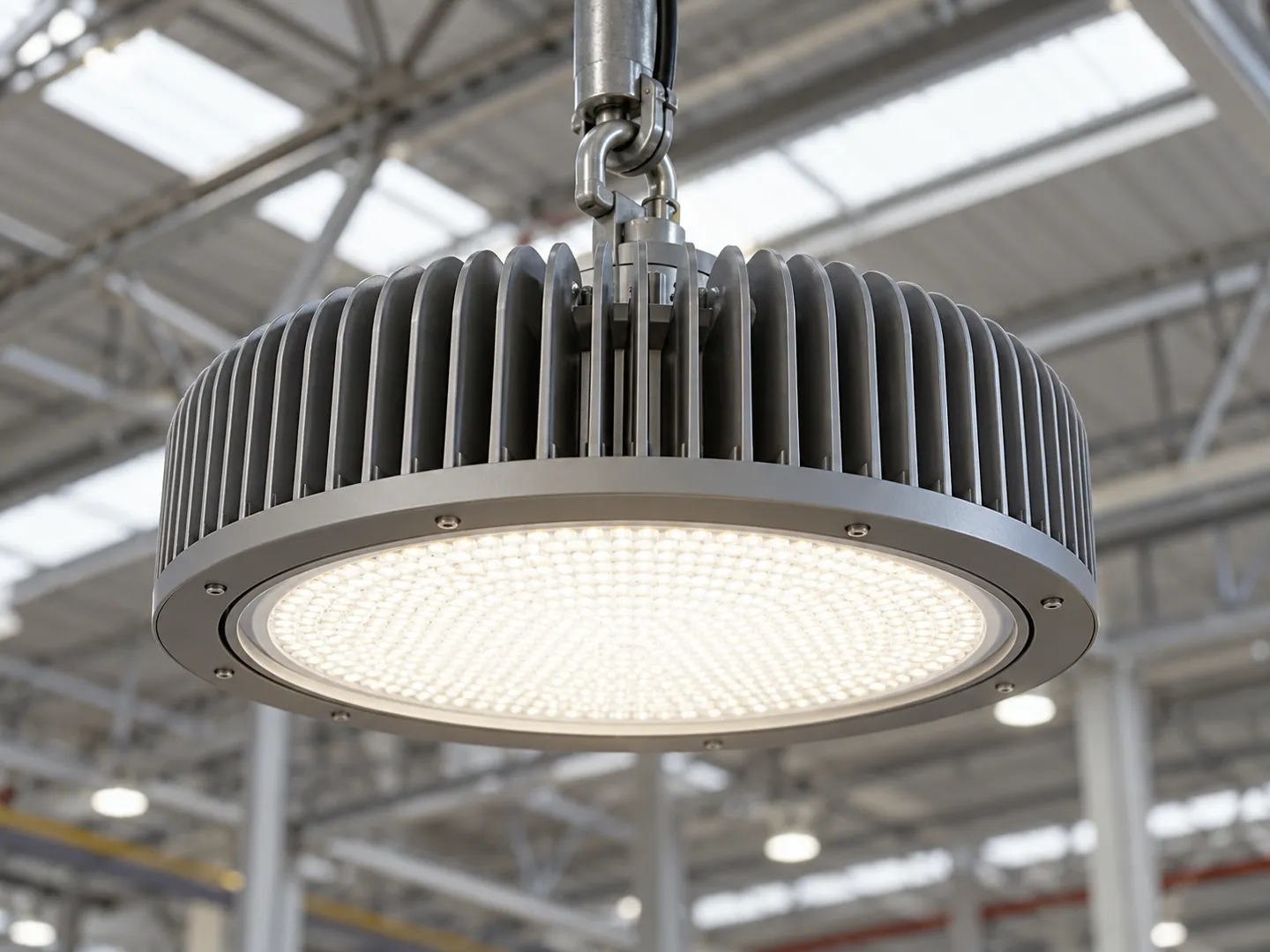

Las luminarias de gran altura tipo OVNI, esos discos con aletas redondas, predominan en las instalaciones modernas porque su cuerpo con aletas expuestas disipa el calor de forma eficaz y su forma compacta se adapta bien al montaje en ganchos en espacios abiertos. Las luminarias lineales de gran altura son la mejor opción para los pasillos con estanterías: sus ópticas alargadas dirigen la luz hacia las caras de las estanterías en lugar de desperdiciarla en la parte superior de estas, razón por la cual los diseños de los pasillos de los almacenes las prefieren (e-conolight, 2026). El diseño tradicional de cúpula y reflector sigue utilizándose cuando se busca una distribución amplia y suave, pero sacrifica la eficiencia y el tamaño compacto a cambio de esa amplitud, por lo que la mayoría de las nuevas instalaciones prescinden de él.

Una cuarta categoría poco habitual que merece una mención: los modelos de emergencia cuentan con un controlador de batería interno para que determinados luminarias permanezcan encendidas durante un corte de corriente. Las instalaciones que necesitan iluminación de emergencia durante los cortes de corriente ahorran dinero al especificar controladores de emergencia en las luminarias principales, en lugar de añadir más adelante cabezales de emergencia independientes (FSG, 2026).

Cuatro formas de fijar una luz a un edificio

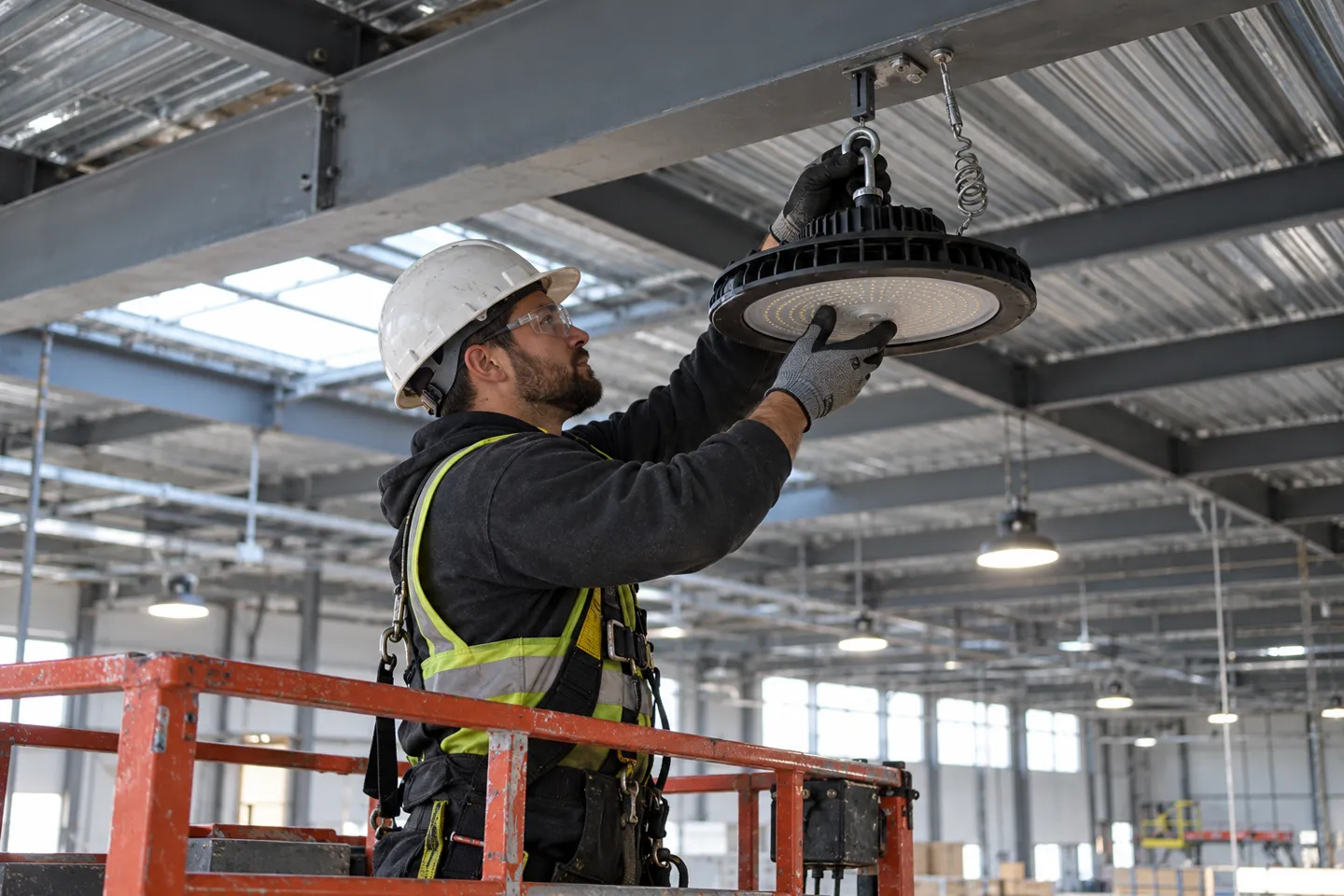

El montaje con gancho es el predeterminado para las luminarias UFO: un gancho tipo mosquetón que se engancha al anillo de la luminaria y se cuelga de una varilla roscada o de un soporte fijado a la estructura. Es rápido, no requiere herramientas por parte de la luminaria y permite que la luz cuelgue a plomo. El montaje en techo o empotrado fija la luminaria a ras de la superficie y es adecuado para cubiertas de hormigón y sofitos sólidos, utilizando anclajes de expansión adaptados al peso de la luminaria. El montaje colgante consiste en colgar la luminaria de una varilla o cadena para situar la luz exactamente a la altura deseada, lo cual es importante cuando los conductos y las bandejas de cables restan espacio en la parte superior. La suspensión por cable permite cubrir largas distancias entre vigas o viguetas sin necesidad de taladrar en cada punto, algo habitual en hangares y naves donde no se puede acceder a la estructura del techo.

Adapta el método a la estructura y a las limitaciones reales. Las correas de acero admiten ganchos y abrazaderas, pero tienen una capacidad de carga limitada, así que comprueba la separación entre correas y su capacidad antes de colgar nada más pesado que un pequeño «UFO». El hormigón admite bien los anclajes, pero requiere la profundidad de empotramiento adecuada. Los acabados de yeso y chapa no soportan nada: busca el elemento estructural que hay detrás o añade perfiles Unistrut que se apoyen en la estructura real. En un hilo de Garage Journal, el propietario de un taller abordó precisamente este tema, montando luminarias UFO en conductos de 3/4 de pulgada fijados a las vigas del techo, con cada luminaria ajustable a lo largo del conducto (Diario del garaje, 2020).

Holgura: la medida que los instaladores se olvidan de dejar

La luminaria cuelga lo suficientemente baja como para suponer un problema en cuanto alguien levante algo. Hay que tener en cuenta el espacio vertical entre la parte inferior de la luminaria y la actividad más alta que se realice debajo de ella: una persona en una plataforma elevadora, el mástil de una carretilla elevadora o un gancho de polipasto que recorra todo su arco de movimiento. Los soportes de ángulo ajustable demuestran su utilidad en espacios mixtos, inclinando la luz hacia las estanterías en una zona y dirigiéndola de forma horizontal sobre los bancos de trabajo en otra; por eso, muchas series actuales ofrecen soportes de montaje multiposición como opción en catálogo. Si se omite esta consideración, el fallo pasa desapercibido pero es real: los propietarios de un taller de 14 pies informaron de que tuvieron que retirar las luminarias dos años después de su instalación porque las luces estorbaban a la hora de realizar trabajos en altura (Diario del garaje, 2022).

Altura y separación de montaje: las decisiones que determinan todo lo demás

La altura de montaje, una vez fijada, determina todas las cifras posteriores: lúmenes por luminaria, separación entre luminarias, número de luminarias y una gran parte del coste del proyecto. Este es también el punto en el que los consejos publicados se contradicen entre sí, por lo que conviene entender por qué las tablas discrepan antes de fiarse de ninguna de ellas en concreto.

Por qué cada fuente te ofrece una proporción de espaciado diferente

Si le preguntas a un técnico, te dirá que la distancia debe ser 0,8 veces la altura de montaje. Si le preguntas a otro, te dirá que 1,5 veces. Ambos tienen razón, pero para salas diferentes. La relación entre la distancia y la altura de montaje depende del nivel de luminosidad deseado, no es una constante. Con un nivel exigente de 50 fc, las luminarias se colocan a una distancia aproximada de 1,0 veces la altura de montaje entre sí. Con un nivel moderado de 30 fc, la relación se amplía hasta aproximadamente 1,2. Con un nivel más flexible de 20 fc, alcanza 1,5. Los pasillos con estanterías rompen la regla por completo: las luminarias se centran sobre cada pasillo y se extienden entre 8 y 12 pies a lo largo del mismo, independientemente de la relación (Jarvis Lighting, 2025). Las tablas de referencia que ignoran su propio objetivo de fc, como los ejemplos habituales de planificación que combinan techos de 15 pies con una separación de entre 12 y 15 pies y techos de 30 pies con una separación de entre 20 y 25 pies, simplemente indican objetivos de luminosidad más bajos a medida que aumenta la altura del techo (e-conolight, 2026).

Dos reglas complementarias completan la disposición. La primera fila de luminarias se sitúa aproximadamente a la mitad de la distancia interior desde la pared, de modo que el perímetro nunca resulte más oscuro que el centro. Además, duplicar la altura de montaje exige aproximadamente cuatro veces más lúmenes para el mismo nivel del suelo, razón por la cual las luminarias de gran altura constituyen una clase de potencia distinta (Jarvis Lighting, 2025).

Lúmenes y objetivos según la altura de montaje

Los valores de luminosidad recomendados dependen del tipo de trabajo, no de la sala. El almacenamiento básico requiere entre 20 y 30 fc; el trabajo general en almacén, entre 30 y 50 fc; la fabricación, entre 50 y 75 fc; y el montaje o la inspección minuciosa, a partir de 75 fc (e-conolight, 2026). Las autoridades reguladoras solo establecen el mínimo: la OSHA exige que en las zonas de trabajo generales haya 5 fc a la altura del suelo y 2 fc en escaleras y pasillos, un mínimo de cumplimiento que obliga a los trabajadores a entrecerrar los ojos mucho antes de alcanzar un nivel productivo (FSG, 2026).

Ejemplo resuelto: 40 por 60 pies a 18 pies

Tomemos como ejemplo un local de 2.400 pies cuadrados, con las estanterías colocadas a una altura de 18 pies, y un objetivo de 30 fc para el trabajo general. El método aproximado de lúmenes multiplica el valor objetivo por la superficie: 30 fc por 2.400 pies cuadrados requiere unos 72.000 lúmenes emitidos (FSG, 2026). Las luminarias de la gama de 15 000 a 22 000 lúmenes se adaptan a una altura de suspensión de 18 pies, por lo que el número de lúmenes oscila entre cuatro y cinco luminarias. Ahora comprueba la separación: a 30 fc, la proporción permite 1,2 veces 18 pies, es decir, unos 21,6 pies como máximo entre luminarias. Una rejilla de seis luminarias, dos filas de tres, separadas 20 pies entre sí en ambas direcciones y a 10 pies de cada pared, cumple la proporción y la regla de la mitad del espacio respecto a la pared, y proporciona aproximadamente 40 fc antes de aplicar los factores de pérdida de luz, lo que supone un margen holgado por encima del objetivo de 30 fc. Seis luminarias, un interruptor por fila por zona si se utiliza una regulación de 0-10 V, y listo.

Esa secuencia que ha funcionado —primero el valor objetivo, luego la proporción y, por último, la cuadrícula— es la respuesta reproducible a las tablas que no coinciden. La proporción nunca fue errónea en ninguna de ellas. El valor objetivo simplemente era diferente.

Cableado e instalación, paso a paso

Para el día de la instalación, las decisiones ya están tomadas, y el trabajo consiste en una secuencia metódica más que en un rompecabezas. Cada paso requiere una decisión clave; el resto es cuestión de trabajar con cuidado.

Dos advertencias permanentes cierran la secuencia. Realiza los trabajos en altura con equipos homologados para ello: una escalera para un cambio de 15 minutos, una plataforma elevadora de tijera para una jornada de trabajo en la red eléctrica, y asegúrate de incluir en el plan el código eléctrico local y los requisitos de licencia, ya que una instalación comercial que se salte la inspección supondrá más adelante un problema a la hora de obtener el certificado de ocupación.

Una luminaria que da luz aún no supone una instalación terminada. Lo que distingue un trabajo profesional de una estancia bien iluminada es la comprobación, y eso es lo siguiente.

Una vez encendidas las luces: la verificación y los problemas que pueden surgir en las instalaciones

La verificación consiste en realizar tres mediciones, y en ninguna de ellas se observa que «se encienda». Mide el nivel de iluminación del suelo con un medidor de luz comparándolo con el valor de fc previsto en el proyecto. Recorre el espacio y busca franjas oscuras entre las luminarias o zonas de exceso de luz debajo de ellas, lo que revela al instante problemas de espaciado u óptica. Prueba todos los accesorios en todo su rango de funcionamiento: atenuación y retorno a la intensidad máxima, activación y reinicio del sensor (e-conolight, 2026).

Cuando una instalación resulta decepcionante, falla de una de las cuatro formas documentadas, y cada una de ellas tiene su origen en una decisión, más que en la mala suerte. El caso de la falta de adecuación: un instalador montó lámparas LED de gran altura a 12 pies; posteriormente, rebajó el techo a 8 pies, y las luminarias dejaron de adaptarse a la estancia con cualquier ajuste (Mecánico práctico, 2023). El caso de la distancia libre: los propietarios de las tiendas retiraron las luminarias al cabo de dos años porque las luces obstaculizaban los trabajos en altura. El caso de la distribución: las cifras de proporción copiadas de una tabla sin indicar el valor objetivo de fc dan lugar a bandas oscuras o deslumbramiento. El caso eléctrico: el parpadeo se debe a la incompatibilidad del regulador de intensidad o a conexiones sueltas; el zumbido, a la calidad del controlador; y el fallo de una luminaria, al circuito o al controlador.

Cuánto cuesta realmente una instalación: cómo interpretar un presupuesto como un contratista

La factura de un proyecto de iluminación de gran altura se divide en cuatro partes, y la partida correspondiente a las luminarias rara vez es la más elevada. Los electricistas que tratan un trabajo de suministro e instalación de iluminación de gran altura calculan, a grandes rasgos, entre 8 y 10 dólares por punto en concepto de mano de obra (Reddit, r/electricians, 2025). En un presupuesto de obra para la renovación de la iluminación de un almacén se detallaba el alquiler de una plataforma elevadora de tijera por unos 700 dólares a la semana, frente a 16 horas de mano de obra a 150 dólares la hora (Foros de Mike Holt, 2021). La retirada y eliminación de las luminarias antiguas supone un gasto aparte. En comparación con esas cifras, la diferencia entre dos luminarias LED de la misma clase de potencia es un error de redondeo.

El factor que determina el total es el recuento, y el recuento depende de la decisión sobre la distancia entre los puntos de iluminación. El mismo almacén de 50 000 pies cuadrados con una altura de 25 pies necesita 80 puntos de iluminación con una distancia de 25 pies entre ellos, pero solo 56 con una distancia de 30 pies, y esa diferencia repercute directamente en los herrajes, el cableado y los días de instalación (Jarvis Lighting, 2025). La eficacia de los accesorios determina cuántos accesorios necesita una disposición para alcanzar el objetivo, y la cobertura de la garantía determina el coste de una avería durante los años de cobertura, ya que cada reclamación de garantía a 30 pies supone el alquiler de una segunda plataforma elevadora y una segunda línea de mano de obra.

Así pues, la ficha técnica es donde se decide el presupuesto, y hay cuatro datos que marcan la diferencia: la eficacia en lm/W, los índices de protección, la garantía en años y la marca del controlador. Una eficacia de unos 180 lm/W frente a una alternativa de 120 lm/W reduce el número de luminarias necesarias para alcanzar el mismo objetivo de fc. Una garantía de serie de cinco años con controladores de marcas reconocidas cambia los cálculos de mantenimiento a diez años, y la documentación de los índices de protección IP y de resistencia a los impactos zanja las discusiones antes de que surjan.

Así es exactamente como lo abordamos en WOSEN: nuestro serie «High Bay» Ofrece una eficiencia de hasta 180 lm/W con protección IP65/IP66, resistencia a los impactos IK06 y una vida útil de 50 000 horas en un rango de temperatura de funcionamiento de entre -20 y 50 °C, respaldada por una garantía de serie de 5 años basada en controladores de marcas reconocidas como Philips, Meanwell e Inventronics, y respondemos a las consultas internacionales en un plazo de 12 horas, con los gastos de envío de ida y los aranceles aduaneros cubiertos en los envíos en garantía. Preferimos que sea la ficha técnica la que zanjara el debate, en lugar del folleto.

Si estás calculando el presupuesto de un proyecto, envía al equipo de WOSEN las dimensiones de la sala, la altura de colgado y el fc deseado, y te enviaremos un plano y un presupuesto a partir de un pedido mínimo de 100 unidades, con un plazo de producción estándar de 35-40 días.
