Progettazione dell’illuminazione per impianti sportivi: dalla classe di illuminazione alle specifiche tecniche a prova di gara d’appalto

La progettazione dell’illuminazione sportiva non consiste semplicemente nella scelta delle lampade. Si tratta di una serie di decisioni che parte da una domanda – per quale livello di gioco è stato progettato quel campo – e si conclude con la firma di un documento di accettazione. Ogni fase intermedia dipende da quella precedente. Un campo progettato per un livello errato non può essere risolto con apparecchi migliori, e un apparecchio acquistato senza la documentazione adeguata non può essere giustificato quando qualcosa va storto.

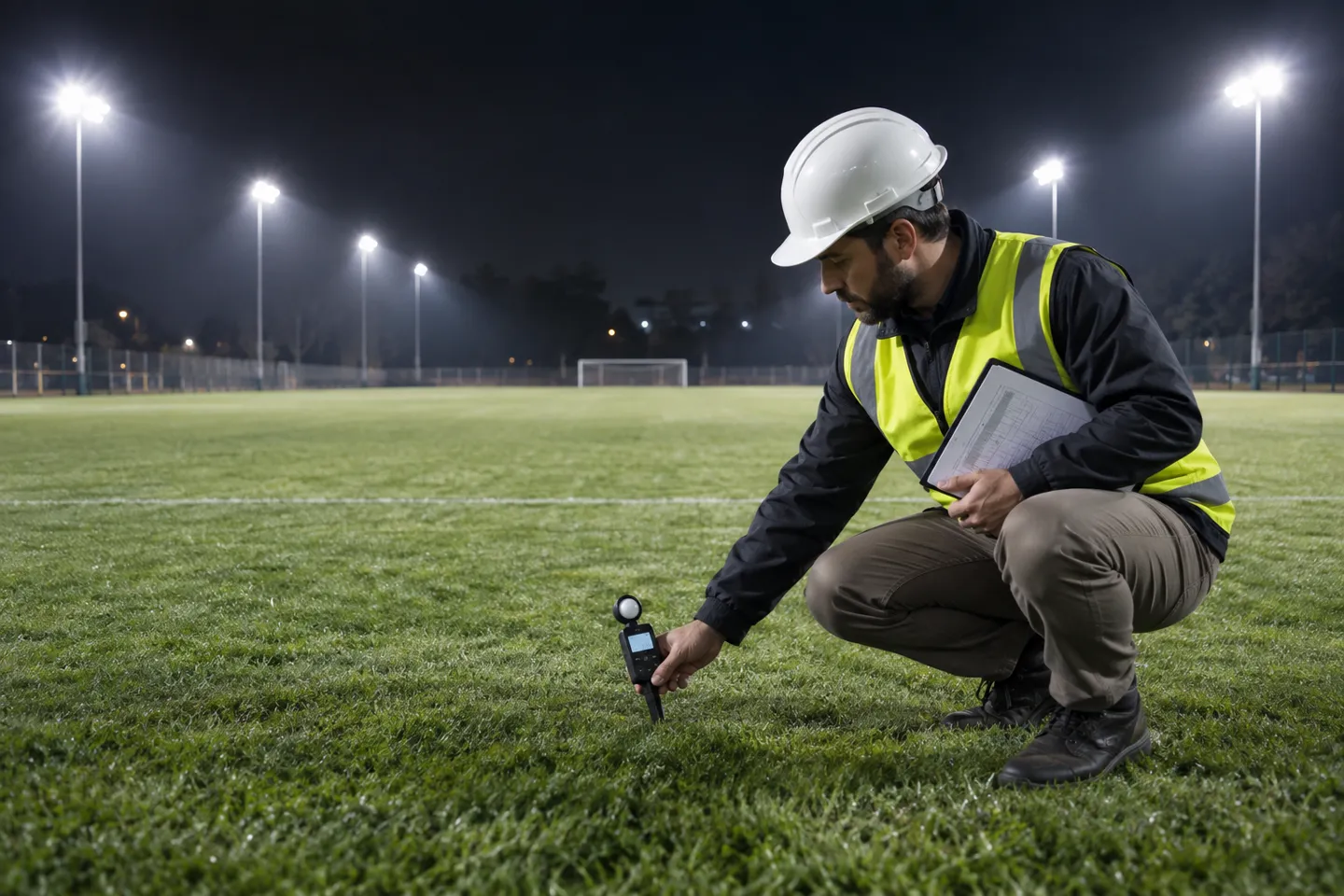

Il lavoro si articola in cinque fasi: sopralluogo, definizione della classe di illuminazione, elaborazione del progetto fotometrico, orientamento e installazione, infine documentazione e consegna. Ogni fase determina ciò che la fase successiva potrà fare. Quando un progetto supera il budget previsto o genera reclami, la causa si trova quasi sempre a monte rispetto al punto in cui si manifesta il problema.

C'è un presupposto che va chiarito prima ancora di iniziare. Il LED domina ormai il mercato delle nuove installazioni negli stadi, quindi la domanda interessante non è più "LED contro alogenuri metallici", bensì quale configurazione LED scegliere, con quale livello di documentazione, in base alle esigenze effettive.

È proprio quest’ultimo punto che fa la differenza in termini economici. I costosi errori nell’illuminazione sportiva (zone d’ombra, angoli abbaglianti, reclami dei vicini al Comune) emergono dopo la consegna dell’opera, quando la fattura è già stata pagata. Questo articolo illustra la catena in ordine cronologico, per poi mostrare come integrarla in un capitolato che si possa difendere.

Di quale classe di illuminazione ha bisogno la tua struttura?

Le classi di illuminazione descrivono chi gioca e cosa c’è in gioco, non quanto denaro si ha a disposizione. La Classe III riguarda l’uso ricreativo e di allenamento: partite serali, campionati, scuole. La Classe II riguarda le competizioni tra club. La Classe I riguarda il gioco professionale e le trasmissioni televisive, dove le telecamere necessitano di un’illuminamento verticale sui volti tanto quanto di luce orizzontale sull’erba. La prassi americana si basa sulla norma ANSI/IES RP-6, che definisce l’illuminamento orizzontale mantenuto sulla superficie di gioco (FSG, 2026). I bandi di gara europei fanno solitamente riferimento alla norma EN 12193, la norma corrispondente, e la logica rimane la stessa anche quando i valori sono espressi in lux.

Per quanto riguarda il pickleball, secondo una tabella pubblicata, la Classe III corrisponde a 30 foot-candles in orizzontale, la Classe II a 45 fc e la Classe I a 70 fc. I bersagli verticali richiedono circa due terzi di tali valori (Lightmart, 2024). I range di progettazione più ampi indicati nelle varie guide si collocano tutti nello stesso intervallo. Il gioco ricreativo si attesta intorno ai 20–30 fc (200–300 lux), le competizioni di club intorno ai 30–50 fc e gli impianti per le trasmissioni televisive tra i 50 e i 75+ fc (500–750+ lux).

Ecco la trappola nascosta in quella tabella. Le pagine di marketing citano abitualmente un valore minimo per il tempo libero e una raccomandazione professionale come se entrambi fossero “lo standard” per lo stesso sport. Le cifre di 30 fc e 70 fc relative al pickleball sono entrambe reali, ma si riferiscono a contesti diversi. Se si copia un numero senza specificarne la categoria, si rischia di illuminare in modo insufficiente un campo da competizione o di illuminare in modo eccessivo un campo da allenamento. Occorre innanzitutto definire la categoria chiedendosi chi gioca, con quale frequenza e se sono presenti telecamere. Il numero deriva dalla categoria, mai il contrario.

L’altra questione ormai definita riguarda la fonte luminosa stessa. Il segmento dei LED deteneva una quota del 61,8% del mercato dell’illuminazione degli stadi nel 2025 e, secondo le previsioni, registrerà la crescita più rapida fino al 2034 (Ricerca sugli stretti, 2026). Inoltre, gli apparecchi a LED riducono in genere il consumo energetico del 60–70% rispetto a quelli ad alogenuri metallici (RevolveLED, 2025). Scegliere i LED non è più una scelta: è ormai la norma. Ciò che continua a distinguere i vari progetti sono la configurazione e la documentazione, ed è proprio a questo che è dedicato il resto dell’articolo.

Dalla classe alla configurazione: dispositivi di fissaggio, pali e ottiche

Una classe rappresenta un dato di partenza. La configurazione ne costituisce la traduzione. Due offerenti possono entrambi promettere un “impianto di illuminazione sportiva a LED” per lo stesso campo di Classe II e descrivere apparecchiature che differiscono per il numero di punti luce della metà. L’efficacia, l’ottica e la disposizione dei pali influenzano tutti i calcoli. Questa sezione illustra tale traduzione, in modo che un preventivo possa essere letto anziché preso per buono.

Quanti incontri di campionato comporta realmente un girone?

Il calcolo segue una formula semplice: l’illuminanza target moltiplicata per l’area, divisa per la luce effettivamente emessa da ciascun apparecchio sul terreno. La luce emessa è pari ai lumen nominali moltiplicati per il fattore di utilizzo e per il fattore di mantenimento; ecco perché due apparecchi da 50.000 lumen non sono intercambiabili. L’efficienza determina sia la bolletta energetica che il numero di apparecchi necessari. Le linee economiche offrono 80–100 lumen per watt; gli apparecchi ad alte prestazioni per stadi raggiungono i 150–200 o più. A parità di flusso luminoso, l’apparecchio ad alta efficienza assorbe metà della corrente, si surriscalda meno e allunga il ciclo di manutenzione.

C'è un dato nella scheda tecnica che, in modo discreto, fa la differenza: la tolleranza di potenza. La norma internazionale ammette una potenza nominale compresa entro ±10%. Le fabbriche che rispettano la tolleranza di ±5% garantiscono prestazioni misurabilmente più vicine alle previsioni fotometriche e, su un campo di quaranta apparecchi, tale scarto si traduce nella differenza tra il superamento e il fallimento di un test di illuminamento.

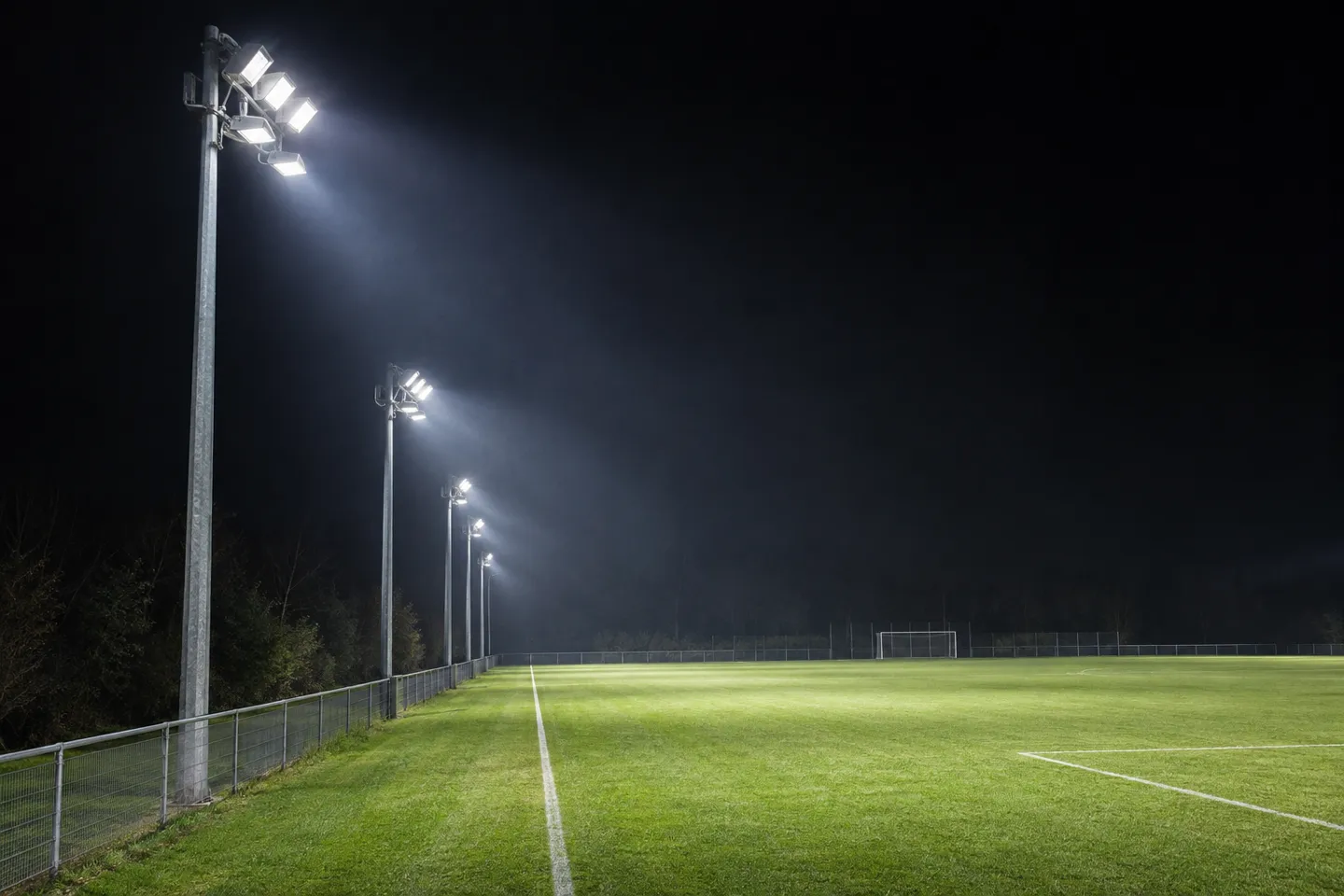

Pali, altezza e posizionamento

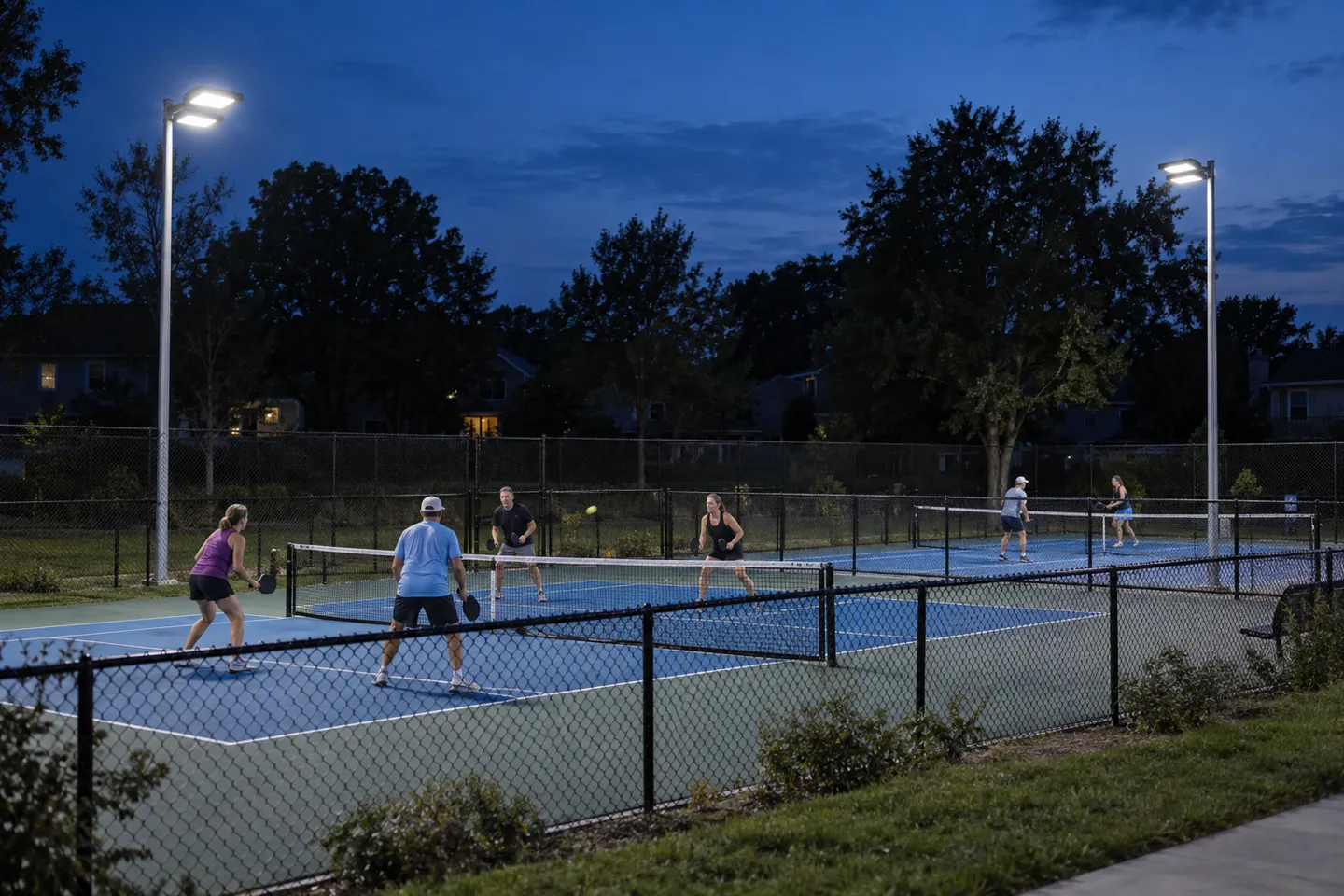

I campi da gioco richiedono configurazioni diverse. Nei campi da pickleball e da tennis, gli impianti di illuminazione sono appesi a pali alti circa 20 piedi (6 m) lungo le linee laterali (Lightmart, 2024). L’illuminazione laterale impedisce ai fasci di luce di ostacolare la visuale dei giocatori quando seguono la traiettoria della palla verso l’alto. I campi rettangolari più grandi passano a quattro, sei o otto pali. Gli stadi spostano l’illuminazione su torri angolari alte decine di metri, dove ottiche a fascio stretto svolgono il lavoro che ottiche a fascio largo non riuscirebbero a svolgere adeguatamente.

Il posizionamento è una questione che riguarda tanto i vicini quanto l’illuminazione. Una linea di pali tracciata lungo il lato residenziale di un sito illuminerà la proprietà privata, indipendentemente dalla qualità degli apparecchi. I pali e la loro posizione devono essere specificati nel capitolato d’appalto, non lasciati all’improvvisazione dell’installatore il giorno della consegna.

Angoli del fascio e puntamento

L'angolo del fascio luminoso è la terza leva di regolazione. I fasci stretti da 15–30° sono adatti ai pali alti, dove la luce deve percorrere una certa distanza e arrivare con precisione. Le ottiche di fascia media (45–60°) sono adatte alle tipiche configurazioni dei campi da gioco illuminati da pali di media altezza. Le distribuzioni ampie (90–120°) sono indicate per i campi da gioco ricreativi montati in posizione bassa, dove l’obiettivo è la copertura piuttosto che l’intensità luminosa. Le ottiche asimmetriche proiettano la luce su tutta la superficie di gioco, contenendola al confine della proprietà, mentre le visiere o gli schermi riducono la dispersione residua (OEO, 2025).

Il caso limite che vale la pena menzionare: il disallineamento tra fascio luminoso e altezza del palo. I fasci luminosi ampi su pali alti diffondono la luce nel cielo e nel quartiere; i fasci luminosi stretti su pali bassi proiettano cerchi luminosi sull’erba, con zone d’ombra tra uno e l’altro. Entrambi gli errori passano inosservati a uno sguardo distratto, ma saltano all’occhio se osservati con attenzione.

Obiettivi di progettazione che determinano i risultati: uniformità, abbagliamento e dispersione

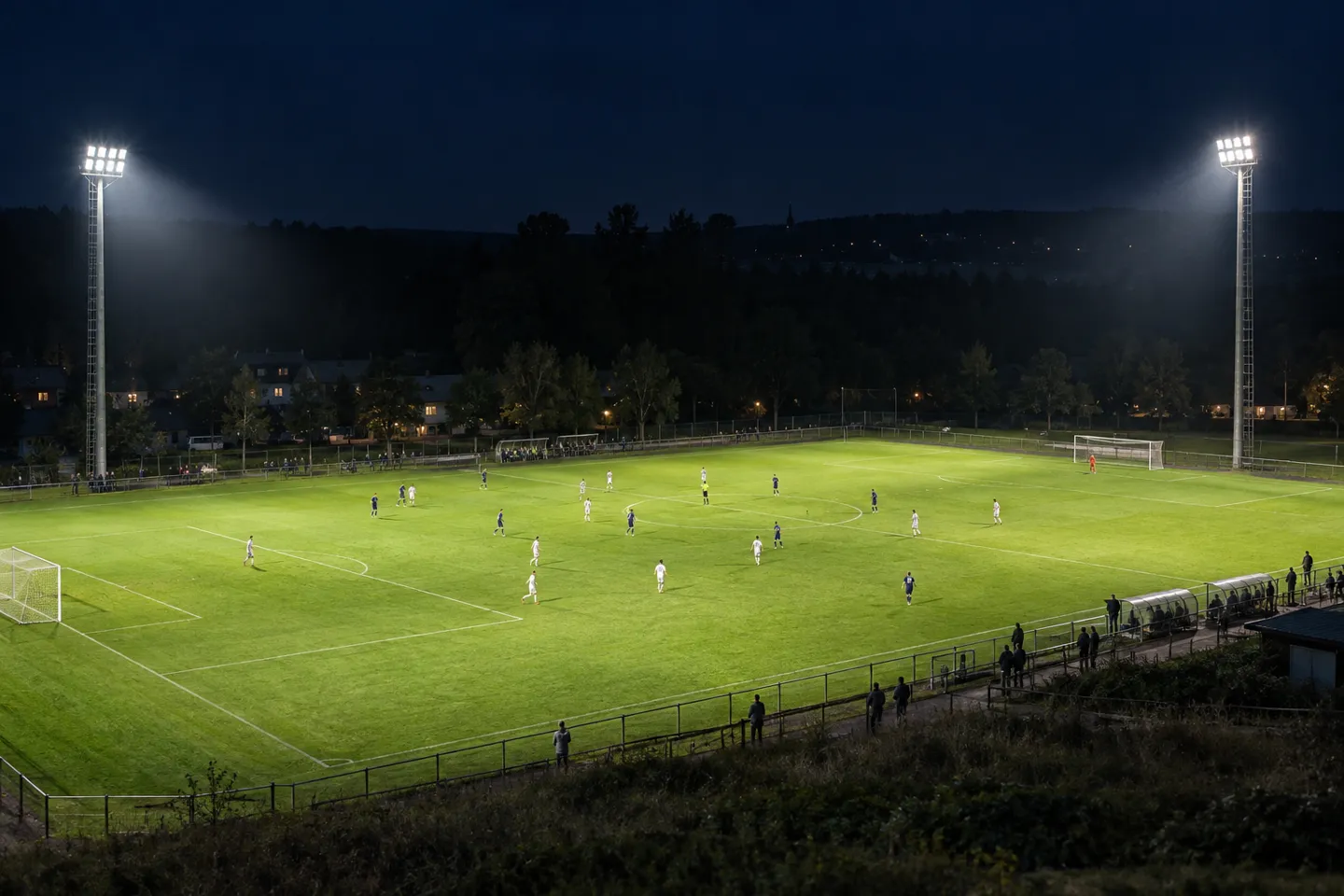

L'illuminamento medio è il valore su cui tutti si accordano. Non è però il valore che determina se il campo sia ben illuminato. Sono tre i parametri — uniformità, abbagliamento e dispersione luminosa — a determinare la percezione dell'impianto a livello del suolo, e tutti e tre falliscono clamorosamente dopo la consegna, quando per correggerli occorre un intervento di adeguamento.

Obiettivi di uniformità per classe

L'uniformità misura il grado di uniformità con cui la luce copre la superficie, solitamente espressa come rapporto tra valore medio e valore minimo. Per la maggior parte degli sport, le linee guida indicano un rapporto tra valore medio e valore minimo inferiore a 2,0, il che significa che il punto più buio del campo riceve almeno la metà del valore medio (Fornitura di illuminazione a LED, 2026). Un campo può raggiungere il valore medio di lux previsto e risultare comunque impraticabile se un angolo rimane in ombra e un'ala vi scompare nel momento decisivo. La trasmissione televisiva aggiunge una dimensione verticale. Per gli eventi televisivi, il rapporto tra illuminanza verticale e orizzontale varia in genere da 0,5 a 2,0 a seconda dello sport (Fornitura di illuminazione a LED, 2026). Ecco perché gli impianti di Classe I acquistano sistemi ottici e studi di puntamento, non solo gli impianti stessi.

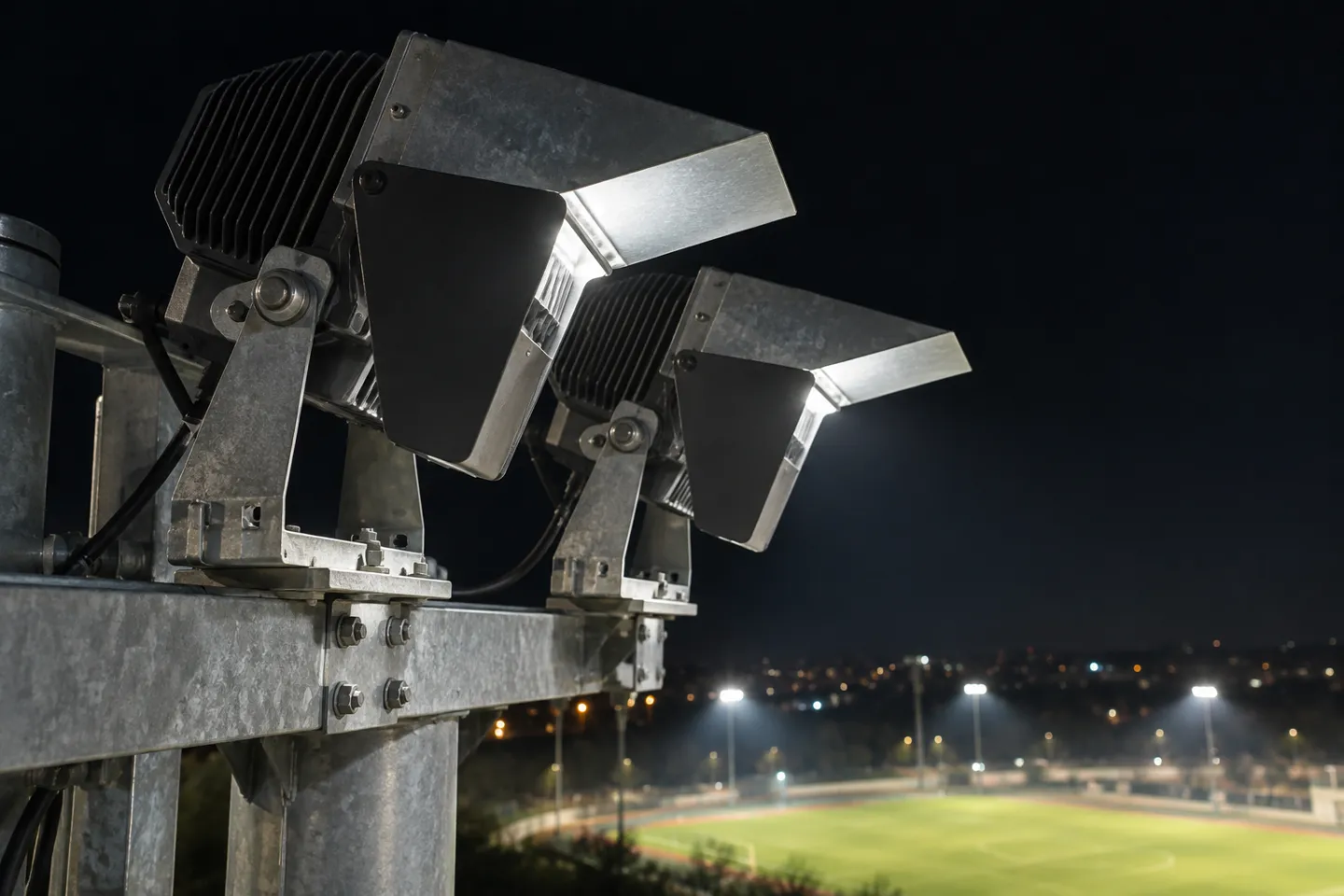

Eliminazione dell'abbagliamento

L’abbagliamento è la luce che arriva dalla direzione sbagliata e con un’intensità inadeguata. È un fattore più rilevante nello sport che in quasi qualsiasi altro ambito, poiché i giocatori seguono con lo sguardo oggetti piccoli e veloci che si stagliano contro il cielo, proprio nella zona di montaggio. L'eccessiva illuminazione peggiora la situazione: l'utilizzo di apparecchi più luminosi di quanto richiesto dall'attività aumenta la luminosità alla fonte più rapidamente di quanto non aumenti la visibilità sulla superficie. Le contromisure tecniche sono poco appariscenti ma efficaci: schermature a taglio totale e ottiche asimmetriche che mantengono le superfici emittenti fuori dal campo visivo. L'orientamento preciso viene verificato durante la messa in servizio, anziché essere dato per scontato sulla base della scheda tecnica.

Incidente con fuoriuscita di luce e rapporti con i vicini

La luce diffusa è quella che si proietta oltre i confini della proprietà. Raggiunge tale zona in tre modi: direttamente da apparecchi mal orientati o privi di schermatura, per riflessione da superfici luminose e attraverso la dispersione atmosferica nelle notti umide. Il percorso di escalation è prevedibile. Prima le lamentele, poi le associazioni dei proprietari di immobili, infine il Comune. Le norme comunali in materia di illuminazione richiedono ora esplicitamente che gli impianti sportivi controllino la dispersione della luce e l’inquinamento luminoso, con relativi obblighi di adeguamento (Norme sull'illuminazione a Southborough, Massachusetts, 2020). Le contromisure standard comportano costi crescenti: schermi e visiere installati in loco, puntamento all’indietro verso la fila di confine della proprietà e zone soggette a coprifuoco che oscurano le banche non essenziali dopo un’ora prestabilita (OEO, 2025).

La matrice riportata di seguito trasforma tali modalità di guasto in uno strumento da consultare prima di effettuare un ordine.

Ogni cella della colonna di destra corrisponde a un'azione verificabile, non a un atteggiamento. Questo è lo standard che un documento in fase di progettazione dovrebbe soddisfare. Prima di ordinare i pali, qualcuno deve aver verificato le specifiche dello schermo, il piano di orientamento, il modello di uniformità e la classificazione ambientale.

Trasformare il progetto in requisiti di approvvigionamento

Un progetto diventa esecutivo quando viene tradotto in requisiti di appalto. La conversione avviene in tre fasi: definire la classe, copiare i parametri che essa implica e richiedere i documenti che ne dimostrino entrambi.

Due clausole meritano un’ulteriore analisi. Le certificazioni dovrebbero specificare il mercato di riferimento, poiché “certificato a livello internazionale” è un’espressione generica, non un documento. Inoltre, la durata della garanzia ha senso solo se contestualizzata nella storia dei componenti che la compongono. Una garanzia quinquennale supportata da driver di marca e linee di produzione gestite separatamente è una cosa ben diversa dallo stesso numero stampato su un prodotto economico. Infine, siate rigorosi sui documenti: senza un rapporto fotometrico non vi è alcuna prova che l’illuminamento sia mai stato raggiunto, e l’accettazione diventa una semplice opinione.

Lettura di attualità: perché la qualità delle specifiche è più importante del prezzo delle attrezzature

Mettiamo a confronto i tre dati riportati in questo articolo. Le differenze di configurazione determinano un ampio divario di prezzo all’interno della stessa linea di prodotti. Se si valutano le offerte basandosi esclusivamente sul prezzo unitario, si finirà sistematicamente per scegliere la configurazione sbagliata per quella categoria. I problemi che comportano costi reali (mancanza di uniformità, abbagliamento, reclami relativi alla dispersione della luce) emergono tutti dopo la consegna, e sono i contratti a attribuire tale responsabilità, non gli sconti. E con i LED che detengono circa il 62% di un mercato che ha già optato per questa tecnologia (Ricerca sugli stretti, 2026), la richiesta iniziale è stata chiusa. I fornitori non competono più sul fatto che le loro lampade siano a LED; competono invece sulla configurazione e sulle pratiche burocratiche a un determinato livello di prezzo.

Ecco perché il capitolato d’appalto è lo strumento che garantisce il profitto. Un bando di gara che specifichi la classe, i parametri e i file richiesti trasforma ogni vaga promessa in una voce verificabile. Inoltre, ti offre un punto di riferimento quando un impianto si guasta al quarto anno.

La nostra linea “Stadium Series” offre garanzie da 5 a 7 anni, il massimo livello disponibile sul mercato. Rispondiamo alle richieste internazionali entro 12 ore, copriamo le spese di trasporto di sola andata e i dazi doganali in caso di reclami in garanzia e ripariamo gli apparecchi in modo che siano conformi prima della rispedizione. Quando si inserisce una clausola di garanzia in un bando di gara, questo è lo standard di assistenza necessario. Scopri come gli apparecchi stessi sono documentati nel manuale di WOSEN Serie di proiettori a LED per stadi.

Le offerte più basse non sono automaticamente sbagliate. Quando il corso è davvero a scopo ricreativo, il budget è realmente fisso e la garanzia ridotta è chiaramente specificata nel contratto, una configurazione orientata al rapporto qualità-prezzo è una scelta razionale. Ciò che distrugge il margine di profitto è la versione “silenziosa”: un’aspettativa di Classe I abbinata a una configurazione economica, che viene scoperta solo durante la prima partita in notturna. Valuta prima le specifiche, poi il prezzo — in quest’ordine.

Se desiderate un secondo parere su una scheda tecnica prima che venga sottoposta a gara d’appalto, WOSEN esamina i progetti di illuminazione per impianti sportivi e fornisce preventivi corredati da file fotometrici.
