Стандарты освещения для футбола и соккера: Люкс, столбы и реальные затраты на светодиоды

Почему светодиоды являются бесспорным стандартом для освещения стадионов

Переход от традиционных металлогалогенных (MH) или натриевых ламп высокого давления (HPS) к светодиодным технологиям больше не является роскошью - это инженерный императив, предписанный современными спортивными нормами. Традиционные газоразрядные лампы страдают от огромной энергетической неэффективности, превращая большую часть потребляемой электроэнергии в бесполезное тепло, а не в видимый свет. В отличие от них, твердотельные светодиодные светильники обеспечивают немедленное снижение энергопотребления на 70% - 80%, что в корне меняет операционные расходы (Opex) любого спортивного объекта.

Помимо эффективности, физические механизмы светодиодов позволяют решить самые неприятные проблемы, связанные с эксплуатацией. Металлогалогенные лампы требуют пресловутого 10-15-минутного разогрева и обязательных циклов охлаждения при кратковременном отключении питания. Светодиоды обеспечивают мгновенное включение/выключение, сразу же давая полный световой поток. Кроме того, поскольку вещание высокой четкости и мобильные потоковые передачи становятся стандартом даже на уровне средней школы, присущие светодиодным чипам премиум-класса характеристики нулевого мерцания обеспечивают бесперебойную съемку замедленными камерами, что физически невозможно для устаревших балластов MH.

Типы светильников для освещения футбольных полей

Прежде чем анализировать официальные требования к освещенности, необходимо понять физическую и оптическую классификацию самих светильников. Современные светодиодные светильники для стадионов - это не обычные прожекторы; это узкоспециализированные инженерные приборы, классифицированные по трем основным параметрам: оптическое распределение, структурный форм-фактор и распространение луча.

Первая основная классификация основана на Оптическое распределение. Симметричные прожекторы Проецируют свет равномерно во все стороны от центральной оси, создавая равномерный конус освещения. В отличие от, Асимметричные светильники В них используются специальные внутренние линзы, преломляющие свет вперед и резко отсекающие обратное освещение. Второе измерение - это Структурный форм-фактор. Встроенные светильники В них используется одна большая светоизлучающая панель, которая движется как единое целое. Напротив, настоящее профессиональное спортивное освещение часто опирается на Модульная конструкцияВ этом случае на одном шасси устанавливается несколько независимых светодиодных двигателей, что позволяет направлять разные модули одного светильника независимо друг от друга. Наконец, светильники классифицируются по их Разброс лучей NEMAСистема цифровых оценок (NEMA от 1 до 7) определяет, насколько плотно сфокусирован или широко рассеян световой луч при выходе из линзы.

Официальные стандарты освещения футбольных полей и основные показатели

Проектирование системы освещения, отвечающей всем требованиям, требует строгого соблюдения требований органа, осуществляющего надзор за объектом. Применение неправильных стандартов не только гарантирует неудачную проверку, но и может привести к огромным капитальным затратам из-за чрезмерной освещенности.

Американский футбол против футбола: Разъяснение правил

Для многих менеджеров критической точкой отсчета является смешение стандартов американского футбола (Gridiron) и футбола (Association Football). Поля для американского футбола имеют строгие геометрические размеры 120 на 53,3 ярда. Соответственно, дизайн освещения обычно соответствует рекомендациям, установленным Североамериканским обществом инженеров-светотехников (IESNA), NCAA или NFHS. В отличие от этого, футбольные поля значительно шире, что сильно меняет требуемое фотометрическое распределение. Футбольные стандарты строго регламентируются FIFA или региональными организациями, такими как UEFA, которые требуют применения высокоспециализированной асимметричной оптики для распространения света по широкому газону без создания опасных бликов для зрителей.

Основные оптические параметры в деталях

Чтобы прочитать таблицу правил освещения и оценить производительность системы, вы должны понимать следующие оптические параметры, не подлежащие обсуждению:

• Освещенность (люкс или фут-свечи): Это измерение фактического объема света, поступающего на игровую поверхность. Горизонтальная освещенность позволяет игрокам четко видеть газон и мяч на уровне земли, а вертикальная освещенность гарантирует, что высокоскоростные камеры слежения и зрители смогут четко различать лица спортсменов и воздушные пасы.
• Коэффициент равномерности (Min/Max или Min/Ave): Этот коэффициент часто считается более важным, чем пиковая яркость, и определяет равномерность распределения света. Строгий коэффициент равномерности (обычно >0,50-0,70) гарантирует отсутствие на поле опасных темных пятен или "зебровых полос", которые могут сильно мешать восприятию глубины и времени зрительной реакции игрока.
• Рейтинг бликов (GR): Чрезмерные блики могут временно ослепить спортсменов во время решающих воздушных постановок и вызвать сильный дискомфорт у зрителей. Согласно профессиональным стандартам, уровень бликов должен быть строго ниже 50, что требует точного наведения светильников и передовых конструкций оптических линз.
• Индекс цветопередачи (CRI) и цветовая температура: Они определяют визуальную четкость и качество трансляции. Стандарты требуют CRI >80 (часто >90 для телевизионных мероприятий в формате 4K) для точной передачи командных цветов, а также четкой температуры дневного света от 5000K до 6000K, чтобы идеально имитировать естественный солнечный свет.
• Коэффициент мерцания: По мере того как вещание высокой четкости и потоковое вещание с мобильных устройств становятся стандартом, присущие светодиодным драйверам премиум-класса характеристики нулевого мерцания становятся обязательными. Уровень мерцания должен оставаться <1% to ensure slow-motion cameras capture seamless, high-speed footage without visual stuttering.

Требования руководящего органа по уровню игры

Как было установлено ранее, физические различия между полем для американского футбола и более широким футбольным полем напрямую влияют на официальные фотометрические требования. Ниже приведены сравнительные исходные данные по целевой освещенности, основанные на требованиях различных руководящих органов обоих видов спорта:

Как достичь стандартов: Выбор макета и приспособлений

Достижение официальных стандартов освещения - это не только мощь, это упражнение в Геометрическое равновесие. Три переменные - размещение столба, высота столба и выбор оптической линзы - должны работать в замкнутой последовательной причинно-следственной цепи, чтобы обеспечить соответствие требованиям и безопасность игрока.

Этап 1: Выбор стратегии размещения столбов

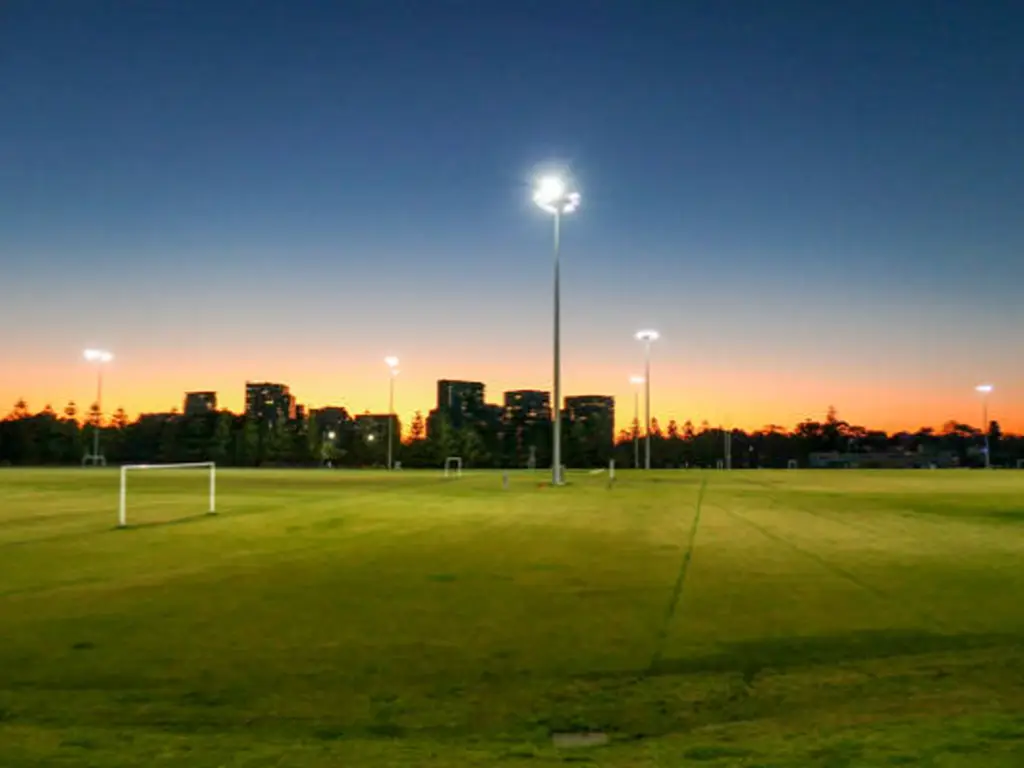

Расположение столбов определяет количество углов атаки света на поле. С повышением уровня соревнований возрастает и потребность в большем количестве столбов для устранения теней игроков.

• 4-полюсная угловая компоновка: Стандарт для общественных полей и полей базовых средних школ. Столбы устанавливаются в 15-20 метрах за углами. Примечание инженера: Для этого требуется очень высокоинтенсивная оптика, так как свет должен пройти почти 80 ярдов до центрального круга.
• 6-полюсный боковой макет: Наиболее распространенная региональная соревновательная установка. Добавляются два столба в середине поля. Это создает гораздо более высокий коэффициент равномерности (U1) и значительно облегчает ввод в эксплуатацию для требований 500+ люкс.
• 8-полюсный профессиональный макет: Золотой стандарт для студенческих и телевизионных площадок. Равномерное расположение восьми столбов вдоль боковых линий позволяет создать "занавес света". Такая конфигурация практически исключает появление теней от игроков и является единственным надежным способом удовлетворить строгие требования к вертикальной освещенности для вещательных камер 4K.

Этап 2: Матрица корреляции между высотой и оптикой

Именно здесь происходит большинство ошибок при закупках. Нельзя выбрать светильник, не зная высоты столба. Высота столба определяет требуемую Разброс лучей NEMA чтобы не ослеплять игроков, и напрямую влияет на соотношение капитальных затрат на конструкцию (столбы) и капитальных затрат на оборудование (светильники).

Совет эксперта: 30-градусная линия бликов

Чтобы убедиться, что поле безопасно для соревновательной игры, инженер должен рассчитать "Угол прицеливания". Для любого профессионального поля (особенно для 8-полюсного) угол от верхнего крепления до центральной линии поля должен составлять не менее 30 градусов. Если столбы расположены слишком низко, а оптика слишком узкая, свет будет падать на глаза игроков горизонтально, а не сверху. Это приведет к появлению опасных бликов, которые не пройдут проверку, независимо от того, насколько ярким покажется поле на люксметре.

Оценка затрат на обеспечение соответствия и анализ TCO

Приобретение спортивного освещения требует переключения разговора в зале заседаний с капитальных затрат (Capex) на общую стоимость владения (TCO). Прежде чем погружаться в предложение поставщика, руководители объектов должны понять фундаментальную инженерную математику, используемую для расчета необходимой нагрузки на светодиоды.

Методология расчета: Оценка требуемой мощности - это не гадание, а строгая фотометрическая формула. Сначала рассчитайте Необходимое количество ламп: (Целевой Люкс × Площадь поля в квадратных метрах) ÷ (Коэффициент обслуживания × Коэффициент использования). Коэффициент обслуживания учитывает будущую пыль и деградацию света (обычно рассчитывается как 0,8), а коэффициент использования - свет, который действительно попадает на траву, а не проливается за пределы поля (примерно от 0,6 до 0,75 в зависимости от качества линзы). Получив необходимое количество люмен, разделите это число на световую отдачу светодиодного светильника (например, 140-160 люмен на ватт), чтобы определить необходимую мощность.

Ориентиры реальных затрат (на примере рынка США)

Чтобы понять контекст этой математики, давайте рассмотрим два разных реальных финансовых расклада, основанных на текущих средних показателях рынка США для светодиодного оборудования и коммерческих тарифах на электроэнергию ($0,15 за кВт/ч).

Пример 1: Поле для американского футбола средней школы США (модернизация)

Обычная средняя школа в Техасе (стандарт класса III), модернизирующая устаревшую металлогалогенную систему для достижения соответствия требованиям 300 люкс (около 30 фут-свечей)При этом используются существующие 70-футовые столбы.

• Требуется крепление: От 36 до 40 единиц 1200-ваттных спортивных светодиодных зажигалок премиум-класса (общая нагрузка: ~45,000 Вт).
• Предполагаемые капитальные затраты на оборудование: $30 000 - $45 000 (в зависимости от беспроводного управления и конфигурации объектива NEMA).
• Трудозатраты на установку: $12,000 - $18,000.
• Общая стоимость проекта: $42,000 - $63,000.

Пример 2: футбольное поле для колледжей/полупрофессионалов (новое строительство)

Университет строит новое футбольное поле, соответствующее требованиям ФИФА (стандарт класса II). Поскольку футбольные поля значительно шире, а класс II требует 500 люкс (около 50 фут-свечей)При этом инженерные требования значительно возрастают.

• Требуется крепление: От 72 до 80 единиц светодиодных светильников мощностью 1200 Вт с асимметричными линзами для пограничных столбов (общая нагрузка: ~90 000 Вт).
• Предполагаемые капитальные затраты на оборудование: $65,000 - $90,000.
• Капитальные затраты на строительство (столбы и фундаменты): 6 новых среднемачтовых столбов (70 футов), добавляющих примерно от $25,000 до $35,000.
• Общая стоимость проекта: $110,000 - $145,000 (включая рабочую силу).

Экономия эксплуатационных расходов и формула окупаемости TCO

Инвестируете ли вы $50 000 или $150 000, одобрение совета директоров зависит от экономии на операционных расходах (Opex). Давайте рассмотрим окупаемость TCO для Пример 1 (Модернизация средней школы). Предполагается, что поле освещается в течение 1000 часов в год:

• Старая система MH Стоимость энергии: 100 кВт × 1 000 часов × $0,15 = $15 000 / год.
• Новая светодиодная система Стоимость энергии: 45 кВт × 1 000 часов × $0,15 = $6 750 / год.
• Прямая экономия на коммунальных услугах: $8,250 в год.

Скрытый дивиденд на содержание: Металлогалогенные лампы быстро теряют 30% света и часто перегорают. Аренда подъемника и наем сертифицированных электриков для замены ламп раз в два года обходится среднему предприятию в $3 500 - $5 000 в год. Светодиодные светильники премиум-класса полностью исключают эту статью расходов на обслуживание в течение более десяти лет.

Окончательный вердикт по ROI: Сложив $8 250 сэкономленных средств за электроэнергию и $4 000 сэкономленных средств за техническое обслуживание, школа получает примерно $12 250 положительных денежных потоков каждый год. При первоначальных капитальных затратах на оборудование в размере $45 000 точка безубыточности TCO достигается за очень короткое время. 3,6 года. После четвертого года система освещения полностью окупается за счет собственной эффективности.

Коэффициент технического обслуживания и структурная безопасность

Хотя достижение требуемого уровня освещенности в первый день очень важно, истинное испытание для системы освещения стадиона - это выживание в условиях ухудшения освещенности и суровых погодных условий в течение десяти лет. Низкокачественные светодиоды часто страдают от плохой терморегуляции, что приводит к быстрой деградации света, которая становится причиной несоответствия требованиям уже на второй год. Кроме того, модернизация старых столбов с громоздкими светильниками значительно увеличивает эффективную площадь проецирования (EPA), создавая угрозу сильной ветровой нагрузки, что чревато катастрофическим разрушением столба во время шторма. Для снижения этих рисков профессиональные инженерные команды используют светильники, созданные строго с учетом аэродинамических и тепловых характеристик, такие как серия WOSEN LED Stadium. Благодаря использованию литого алюминия аэрокосмического класса и усовершенствованной матричной структуры теплоотвода, WOSEN строго контролирует температуру спаев в сердцевине, обеспечивая 50 000-часовой срок службы L80 без опасений потускнения света.

В архитектурном плане ВОСЕН сочетает это тепловое превосходство с невероятно тонким аэродинамическим профилем, который создает практически нулевой EPA. Это позволяет безопасно устанавливать высокопроизводительные светильники на устаревшие столбы, не рискуя целостностью конструкции и не тратя средства на новые мачты. Помимо устойчивости к ветру, экологическая коррозия является последним тихим убийцей инфраструктуры стадионов, особенно во влажных регионах, где конденсат разрушает чувствительные драйверы. Для устранения этой угрозы компания ВОСЕН укрепляет свой аэродинамический корпус, обеспечивая строгую водонепроницаемость по стандартам IP66/IP67 и ударопрочность по стандарту IK08. Благодаря такому точному сочетанию быстрого отвода тепла, минимального сопротивления ветру и предельной атмосферостойкости модернизация освещения превращается в десятилетний актив, не требующий технического обслуживания, ограждая руководителей объектов от структурных обязательств и эксплуатационных перерасходов.

Заключение и дальнейшие шаги

Освоение стандартов освещения футбольных полей - это точное упражнение в балансировании между официальными фотометрическими данными, продуманной планировкой и долгосрочной финансовой стратегией. Переход на соответствующую стандартам светодиодную систему обеспечивает безопасность игроков, удовлетворяет требованиям телевещания и значительно снижает эксплуатационные расходы, устраняя опасность постоянного технического обслуживания. Чтобы успешно продвинуть проект, начните с точного измерения физических размеров поля и расстояния между столбами, точно определите целевой уровень игры, чтобы определить правильный стандарт Lux, и закажите профессиональное 3D моделирование DIALux, чтобы гарантировать соответствие требованиям с нулевым риском до принятия окончательных решений о закупках.
